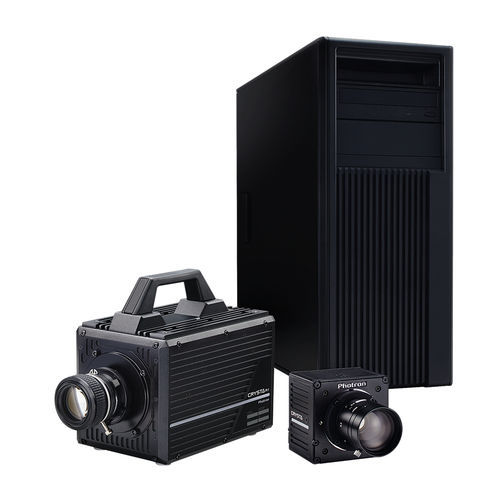

Камера поляризации CRYSTA

для микроскоповдля производства стеклагиперспектральная

Photron Crysta - это высокоскоростная камера поляризации для двухмерного анализа измерений двулучепреломления, анализа толщины пленки и контроля шероховатости поверхности. Она является мощным инструментом для понимания таких явлений, как двулучепреломление, заторможенность, механизмы напряжения и ударного разрушения материалов и жидкостей. В современных системах в качестве модуляторов поляризации используются механические или электрические приводы, для измерения поляризации требуется несколько процессов фотообнаружения. Для решения этой проблемы в системе Crysta используется высокоскоростная 2D система измерения двулучепреломления с частотой дискретизации 1,3 МГц в качестве основного устройства системы с 16 параллельно считываемыми цепями в матрице в датчике изображения, которые подключаются к каждому пикселю с помощью отдельных АЦП преобразователей. Конструкция и изготовление датчиков изображения включает в себя матрицу поляризаторов с пикселями, которая изготовлена из фотонного кристалла, связанного непосредственно с CMOS-датчиком, что делает оптическую систему в этом датчике устойчивой к вибрациям. Каждый поляризатор соответствует каждому пикселю датчика изображения с соотношением один к одному. Размер каждого поляризатора и пикселя составляет 20 мкм х 20 мкм. В массиве поляризаторов группы из четырех соседних поляризаторов (2 x 2) имеют различную быструю ориентацию осей на 0°, 45°, 90° и 135° по часовой стрелке. Одну точку отсчета поляризации можно получить, рассчитав обнаруженные силы света из четырех пикселей датчика изображения. Следовательно, параллельно считываемая цепь расположена в соответствующей матрице.
