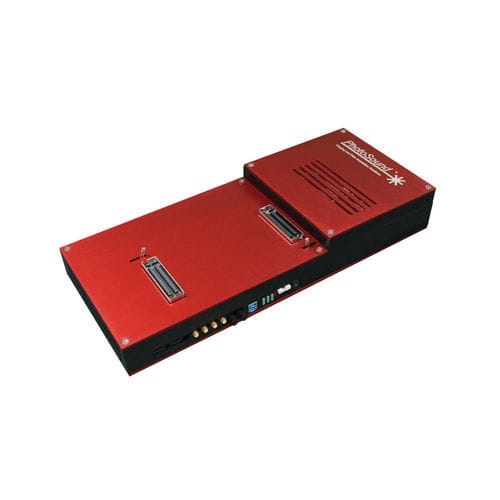

Фотоакустический система сбора данных MOLECULUS

ультразвуковойвстроенныйпрограммируемый

MoleculUS - это двухмодальное устройство сбора ультразвуковых и фотоакустических данных, которое позволяет одновременно собирать данные по ультразвуковому и фотоакустическому каналам, использующим одни и те же элементы зонда. Аналоговый сигнальный тракт MoleculUS разделен на тракт PA и тракт US. Режимы PA и US работают последовательно во времени с поддержкой режима предварительного просмотра US и непрерывного мультиплексирования между режимами на лету. Для сбора данных в режиме PA каждый канал имеет специальный предусилитель с высоким входным сопротивлением и фиксированным коэффициентом усиления 40 дБ. MoleculUS может использовать линейные, выпуклые и эндокавитальные портативные зонды. Программное обеспечение SDK и пользовательский интерфейс написаны на языке MATLAB® (скомпилированные версии и версии исходного кода); внутренняя часть представляет собой скомпилированную 64-битную библиотеку DLL на языке C++. Особенности Компактный корпус и USB-подключение к ПК для легкой интеграции прибора Стандартные клинические, предварительно запрограммированные режимы ультразвука (US) с возможностью переключения на фотоакустический режим (PA) В режиме ПА используется оптимизированное широкополосное предварительное усиление Встроенное TR-переключение между высоковольтным, передающим/принимающим US beamformer и низковольтным, принимающим только PA оптимизированную электронику Доступ к необработанным радиочастотным данным для режимов US и PA Синхронизация внешнего оборудования со сбором данных с помощью электронных или оптических триггерных портов IN/OUT Автономное программное обеспечение управления на базе MATLAB® и SDK для бэкенда, написанное на C++, совместимое со многими языками для фронтенда, такими как LabView, MATLAB® и PythonTM Технические характеристики 128 каналов USPA программируемый коэффициент усиления в режиме PA от 46 до 91 дБ от 1 до 18 МГц Центральная частота преобразователя частота дискретизации 40 MSPS Входной импеданс в режиме PA 2.2 MΩ
