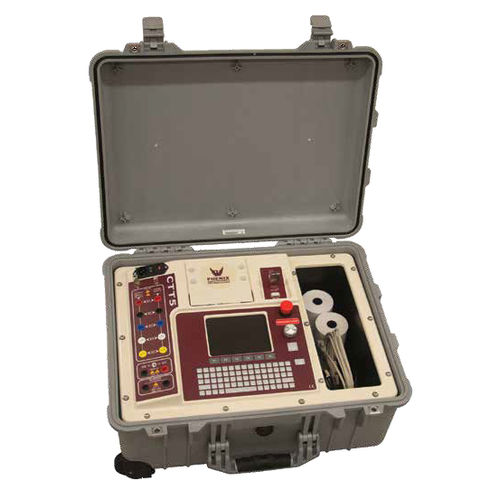

CTT-5 будет тестировать соотношение трансформаторов тока, сдвиг фазы, полярность, возбуждение, насыщенность, сопротивление обмотки и изоляции, используя метод напряжения в соответствии со стандартами ANSI/IEEE C57.13.1 и IEC 60044-1, где напряжение подается на вторичные цепи X
клеммы трансформатора тока. Нагрузочный тест CTT-5 вводит ток во вторичный контур для проверки целостности цепи тока и определения ее импеданса и VA. Эта информация необходима для того, чтобы гарантировать, что КТ будет работать при любых обстоятельствах.
Особенности дизайна
- Цветной дисплей с высоким разрешением позволяет оператору
создание и сохранение повторяемых планов тестирования
- Все тесты выполняются в автоматической последовательности
без вмешательства оператора
- Прочная конструкция, отвечающая самым жестким требованиям эксплуатации в полевых условиях
тестовые среды
- Большая внутренняя память (200 тестовых файлов, где
каждая может иметь до 10 кривых возбуждения и
140 файлов планов тестирования)
- Все заводские таблички трансформаторов тока и данные оборудования хранятся на складе
с файлом результатов теста
- Встроенный термопринтер
- Полная клавиатура QWERTY для простого ввода данных на месте эксплуатации
- Испытательное напряжение насыщения 2000 В переменного тока с точкой загиба колена
маркеры напряжения (ANSI 10/50, IEC 60044, IEEE 30)
и IEEE 45)
- Быстрая и полная тестовая эксплуатация. Доступен ручной режим
для поиска неисправностей и специальной диагностики
тестирование.
- Бременной режим работы позволяет анализировать следующее
вторичный контур, подключенный к ТТ
- Простая настройка планов испытаний создается на приборе
- Удобный встроенный отсек для хранения тестовых выводов
- Автоматическое создание отчета об испытаниях
- Выбранная пользователем длительность изоляции
сопротивляемость
тест (от 10 до 60 секунд)
- Автоматическая последовательность размагничивания
---
