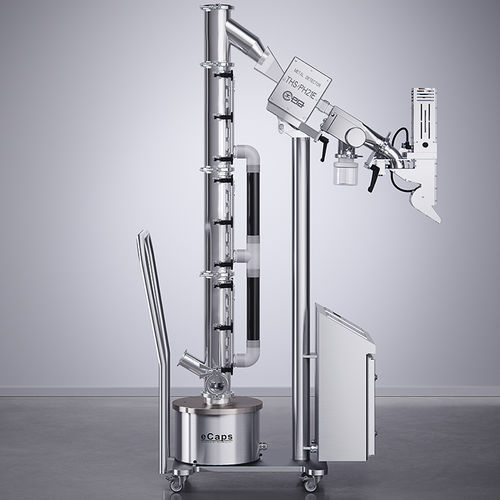

Медицинский полировальный станок eCaps

со щеткойс барабаном

Обзор
Разработанный для эффективной доводки капсул в производственной среде, eCaps — это полировщик капсул открытого типа, собранный из модульных сегментов по 400 мм. Поддерживает размеры капсул от 000 до 5 и может быть интегрирован с системами металлообнаружения, удаления пустых капсул и загрузки барабана для различных компоновок линии.

Ключевые преимущества

• Стабильная полировка за счёт запатентованного вращающегося щёточного модуля
• 100% саморасцентрирование/самоопорожнение для всех размеров и весов капсул
• Совместим с металлоискателями CEIA, LOCK или SAFELINE
• Модульные секции обеспечивают три высоты конвейера (1000 / 1400 / 1800 mm)
• Конструкция в соответствии с cGMP — простота обращения и очистки

Модульная подъёмная система и полировка
eCaps построен из 400 мм модульных сегментов, каждый оснащён запатентованным вращающимся модулем, который поднимает, обеспыливает и полирует капсулы (размеры 000–5). Полная взаимозаменяемость полировочных сегментов обеспечивает быструю перенастройку под планировку и пропускную способность.

Высокоэффективный вакуумный поток
Однородный вакуумный поток и специально разработанное окно аспирации обеспечивают высокую эффективность полировки и полное опорожнение для разных форм капсул. Упрощённая безинструментальная конструкция снижает количество деталей и ускоряет сборку, демонтаж и очистку.

Интегрированное обнаружение металла
Компактная рама из нержавеющей стали минимизирует занимаемую площадь и зоны удержания, при этом допускает установку металлоискателей Ceia, Lock или Safeline. Интеграция обеспечивает высокую точность обнаружения в сочетании с быстрым механизмом отбраковки для защиты качества продукта.

Технические характеристики

• Высоты подъёма: 1000, 1400, 1800 mm
• Упаковка: деревянный ящик
• Собственный вес: 170 kg
• Габариты основания: 480 mm × 760 mm
• Высота входа: 514 mm
• Доступные металлоискатели: Lock Insight; Ceia THS/PH21 EE
• Выходной желоб: TC ASME BPE 2,5"; TC ISO 1127 DN50
• Открытие головки: 100 mm × 40 mm (CE); 98 mm × 35 mm (LI)
• Точность по нержавеющей стали: 0.50 mm
• Точность по ферро: 0.30 mm
• Точность по не-ферро: 0.35 mm
• Минимальный размер продукта: Caps 5
• Максимальный размер продукта: Caps 000
• Регулировка транспортировки: скорость вращения щётки
• Самоопорожнение: Да
• Требуемая вытяжка воздуха: регулируемая 110–150 m3/h — перепад давления 150–2000 Pa
• Подключение для удаления пыли: TC ISO 1127 DN50
• Требуемый сжатый воздух: N/A или 350 l/min — мин. 4.5 bar
• Подключение сжатого воздуха: Ø 8 mm
• Электропитание: 110 V — 230 V ±10 %
• Частота: 50 Hz / 60 Hz
• Уровень шума: <68 dB(A)
• Рабочая температура: 15–25 °C
• Макс. относительная влажность: 60 %
• Уровень содержания: открытая конструкция
• Неметаллические контактные детали: POM C — Nylon — Silicone
• Металлические контактные детали: Stainless Steel 316L
• Шероховатость контактных деталей: Ra ≤ 0.8 µm
• Детали рамы: Stainless Steel 304
• Отделка рамы: Brushed 320
• Рама на колесах: Да
• IQ-OQ протокол: Доступен
• Сертификаты материалов: Доступны
• Тип продукта: Capsule
• Функция: Полировка; Обнаружение металла
• Область применения: Производство
• Линейка продукта: eRange
