Делительное устройство высокого напряжения

трехфазовоедля тяжелого оборудованиядля распределительного устройства

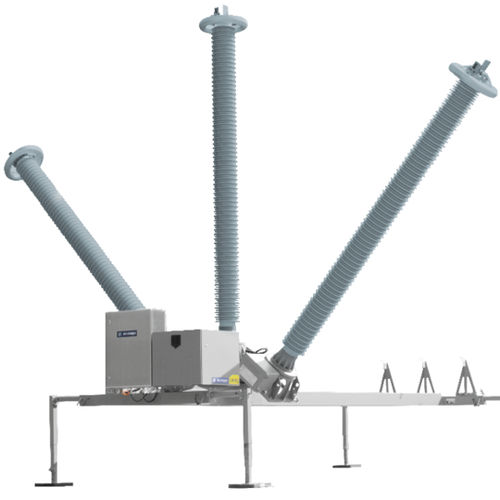

Учитывая, что мобильность сегодня является основополагающим фактором, измерительная каретка для RC-делителей сочетает в себе высокоточное измерение сигнала напряжения с максимальной гибкостью в плане выбора места установки и монтажа системы на месте. Резистивно-емкостные делители напряжения, такие как пропитанный минеральным маслом делитель напряжения ROF для наружного применения, используются в высоковольтных распределительных устройствах от 72,5 до 550 кВ. Они с высокой точностью делят первичное напряжение на стандартизированное, эквивалентное вторичное напряжение в диапазоне частот постоянного тока, простирающемся до высоких килогерц. Таким образом, вопрос качества электроэнергии приобретает все большее значение, а знание текущего состояния сети может помочь предотвратить преждевременное старение установленных компонентов системы. Эта трехфазная измерительная система с RC-делителем может использоваться в различных местах, причем быстро и с высокой степенью гибкости, без использования тяжелого оборудования, такого как краны или платформы. Это означает, что система может быть запущена в течение одного рабочего дня, что позволяет свести время отключения системы к минимуму. Система состоит из стальной рамы, оснащенной тремя RC-перегородками, и распределительного шкафа, который позволяет напрямую интегрировать удаленную систему измерения PQ. Компактная конструкция позволяет складывать ее и перевозить к месту установки в стандартном прицепе. После установки рама легко снимается с прицепа с помощью опор и крепится к земле с помощью тросов.
