Трансформатор тока JLD series

сухойIECдля защиты

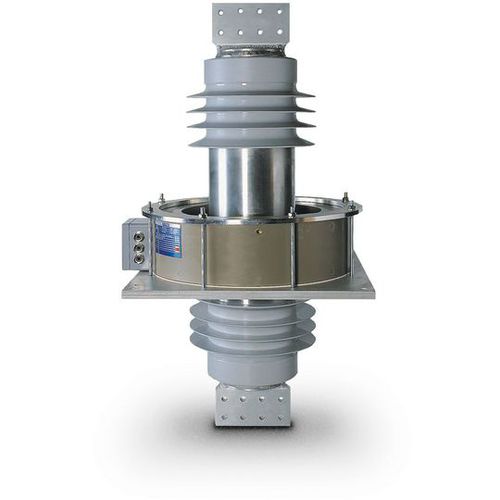

Штанговые трансформаторы тока типа JLD используются внутри и вне помещений для систем среднего и высокого напряжения. Они преобразуют токи до 5000 А в стандартные значения для счетчиков, измерительных и защитных устройств. Штанговые трансформаторы тока обычно используются в проемах стен, пола или потолка. Они состоят в основном из настенной втулки и соединенной с ней части трансформатора тока. Настенная втулка обеспечивает изоляцию от высокого напряжения, а также представляет собой первичную обмотку трансформатора тока. В состав трансформатора тока может входить до 5 сердечников. Степень защиты по выбору может быть от IP 20 до IP 65. Штанговые трансформаторы тока типа JLD могут быть разработаны для применения на открытом воздухе / вне помещений, на открытом воздухе / внутри помещений и внутри помещений / внутри помещений. Для этого необходимо выбрать соответствующую настенную втулку и тип изоляции части трансформатора тока. Для наружного применения используется экранированная силиконом втулка с частью трансформатора тока, отлитой из устойчивой к внешним воздействиям литьевой смолы. Для применения внутри помещений детали трансформатора тока отливаются из полиуретана (PUR). Специальная набивка сердечника гарантирует, что на магнитные свойства не влияют термические напряжения сжатия. Благодаря этому точность класса остается неизменной на протяжении десятилетий. Особенности - Возможность установки до 5 сердечников - Возможны высокие значения тока короткого замыкания Применение - Подходит для установки в проемах стен, пола и потолка - Подходит для внутреннего и наружного применения со степенью защиты до IP 65 - Не занимает много места, так как возможна установка в стеновых проемах
