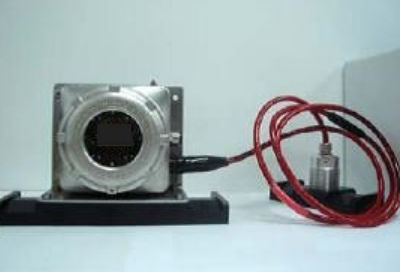

Высокоскоростные ультразвуковые импульсы периодически подаются через стенки заполненных жидкостью трубопроводов. Эти импульсы проходят через жидкость в трубопроводе и отражаются от противоположной стенки обратно к датчику, создавая невидимую завесу ультразвука. Когда свинья проходит через эту ультразвуковую "завесу", сигналы прерываются или искажаются. Эти искажения улавливаются датчиком id 5000, который после фильтрации и анализа сигнализирует о прохождении свиньи.
Пассивный датчик (ID5000P)
Датчик id 5000 прослушивает акустическую активность на внешней стенке трубопровода. Звуки распространяются по трубопроводу частично из-за активности внутри трубопровода (поток жидкости или газа и активность скребков) и от внешних источников (насосы, техническое обслуживание и волновое движение в подводных системах). Эти звуки анализируются с помощью методов ЦОС устройством id 5000, чтобы определить их природу и, если они соответствуют сигнатуре прохождения скребка, подать сигнал о событии.
Полезные свойства:
Неинтрузивность
Активные или пассивные датчики
Внутреннее питание от аккумулятора или внешнее 24 В постоянного тока
Цифровая обработка сигнала
Индикация в реальном времени
Локальный и удаленный мониторинг
Данные журнала событий могут быть переданы на ПК
Локальная индикация с помощью сверхъярких светодиодов и журнала событий
Отображение через меню
Исключение ложных срабатываний
Практичная установка
Минимальное техническое обслуживание
---
