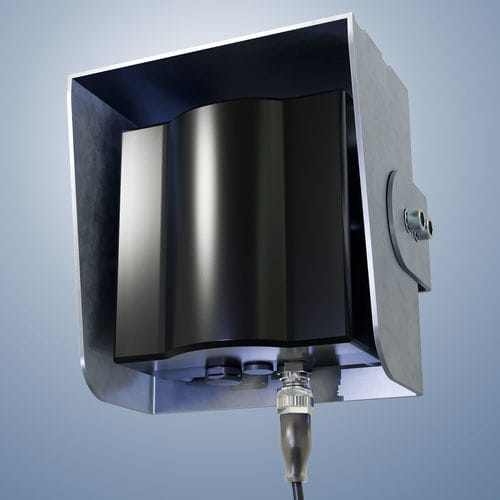

Система предупреждения столкновений для портового крана BoomRanger®

радар

Высокоэффективная защита мостов и надстроек контейнеровозов от столкновений с портовыми кранами. - Чрезвычайно широкий угол луча - Оптимизированная дальность для применения - Для движущихся и стационарных целей Радарный сканер BoomRanger® (CRAT20-150/11ST), FMCW-радар, работает в диапазоне частот 24.000 - 24.250 ГГц. Характеристика антенны составляет 150° (±75°) по горизонтали и 11° (±5,5°) по вертикали. BoomRanger® был специально разработан как система предотвращения столкновений для защиты от столкновений в области быстро движущихся портовых кранов. Система радарного сканера обнаруживает движущиеся и стационарные объекты на расстоянии до 25 м. Регулируемое расстояние устанавливается с шагом в 1 метр. Обнаружение объектов сообщается через выходы с открытым коллектором. BoomRanger® имеет 3 выхода, которые могут использоваться, например, как функции торможения или остановки. Они могут быть запрограммированы на значения, необходимые для соответствующего применения. 3 выхода подключены к 5-контактному стандартному разъему RSF4. - Чрезвычайно большой диапазон обнаружения - Нечувствительность к воздействию окружающей среды - Широкий температурный диапазон - Высокий класс защиты - Прочный корпус Специальные крепления из программы аксессуаров полезны для легкой установки. Из-за своих физических свойств устройства радарного сканера НЕ ДОЛЖНЫ использоваться для защиты людей или функций аварийной остановки. Технические данные Механическая конструкция - Вес: около 650 г - Материал: основание корпуса: ALg, черный анодированный - Крышка корпуса: пластик POM, черный цвет - Класс защиты: IP 67 - Размеры корпуса: 100 x 100 x 42 мм - Отверстия для крепления / задняя часть корпуса: 4 X резьбы M4, глубина 10 мм, квадратное расположение: 82 x 82 мм Электрическая конструкция - Напряжение питания: 10 .... 30 В постоянного тока - Потребление тока: тип. 130 мА, плюс ток для выходов с открытым коллектором - Выход: 3 выхода с открытым коллектором по 50 мА каждый - Подключение: 5-контактный разъем M12x1, совместимый с RSF4 - Частота передачи: 24.000 .... 24.250 ГГц - Мощность передачи: < 20 дБм (EIRP) макс. - Характеристика антенны: 150° (±75°) по горизонтали и 11° (±5,5°) по вертикали - Обнаружение расстояния: 1 м .... порог (регулируется с шагом 1 м от 2 до 25 м) - 0 - 1 м не оценивается, - 2 - 4 м минимальная скорость менее 1 см/сек (0,6 м/мин) требуется - 4 - 25 м также работает с неподвижными целями - Время отклика: < 50 мс - Время удержания выходов: около 1 сек - Задержка готовности после включения: около 1 сек - Рабочая температура: -40 .... +85 °C - Температура хранения: -40 .... +85 °C Пример применения Благодаря своей зоне обнаружения и конструкции для суровых условий, радарный сканер BoomRanger® идеально подходит для защиты мостов контейнеровозов от столкновений с портовыми кранами. Надежный даже в сложных погодных условиях, таких как густой туман, BoomRanger® превосходит лазерные датчики в этой области применения. - Чрезвычайно большой диапазон обнаружения - Нечувствительность к воздействию окружающей среды - Широкий температурный диапазон - Высокий класс защиты - Прочный корпус
