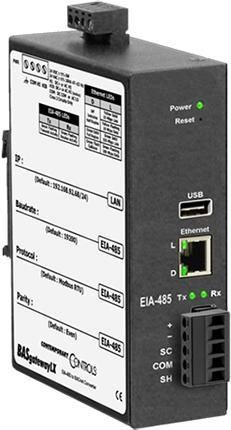

Мосток связи BASGLX-M1

Ethernet TCP/IPRS-232RS-485

Обзор продукта
Шлюз BASGLX-M1 BACnet обеспечивает преобразование протоколов и мониторинг между индикаторной панелью пожарной сигнализации Pertronic F220 и системой управления зданиями (BMS). Устройство конвертирует выбранные данные Modbus/GPIB панели в объекты BACnet для интеграции с BMS-платформами, поддерживающими BACnet.

Функциональность
Программное обеспечение конфигурации позволяет интеграторам сопоставлять элементы данных панели с объектами BACnet. Шлюз отслеживает широковещательные сообщения Pertronic F220 и передаёт определённые состояния и события в BMS через BACnet/IP по Ethernet.

Особенности

• BACnet-интерфейс между панелью Pertronic F220 (и совместимой F120A) и BMS
• Gateway-модуль Contemporary Controls BASGatewayLX в связке с интерфейсом Pertronic GPIB-M Modbus
• 10/100 Mbps Ethernet с авто-согласованием и Auto-MDIX для подключения к сети BMS
• Конфигурируемые BACnet-объекты, представляющие состояния панели (тревога, изоляция, спринклер, эвакуация, ошибки, связь)
• Поддержка программных сущностей панели (например, Brigade, Smoke Alarm, Call Point Alarm) согласно конфигурации панели
• GPIB Modbus-модуль с RS232-портом для настройки
• Оптически развязанный RS-485-порт для подключения к панели; обычно устанавливается внутри шкафа пожарной сигнализации

Информация для заказа
BASGLX-M1 | BASgatewayLX Modbus в BACnet шлюз (требуется Modbus GPIB)

Документы
Доступен datasheet
Доступна инструкция по установке

Технические характеристики

• Протокол интерфейса: BACnet (BACnet/IP)
• Ethernet: 10/100 Mbps с авто-согласованием и Auto-MDIX
• Подключение: Ethernet-порт к сети BMS
• Gateway-модуль: Contemporary Controls BASGatewayLX
• Modbus-интерфейс: Pertronic GPIB-M Modbus Interface
• Конфигурация GPIB Modbus: RS232-порт
• Подключение панели: оптически развязанный RS-485-порт
• Совместимые панели: Pertronic F220 и F120A
• Установка: обычно устанавливается внутри шкафа пожарной сигнализации
