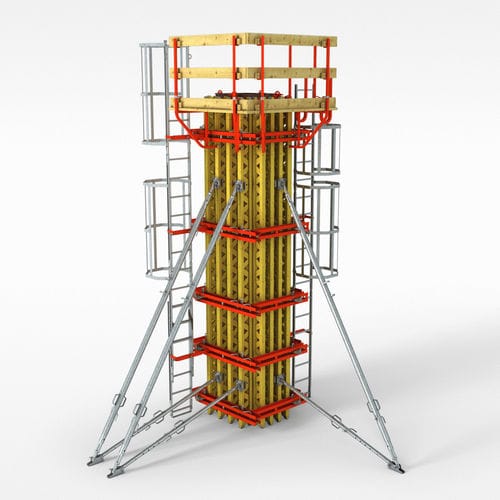

Модульная обшивка VARIO GT 24

каркасстолбовиз стали

Обзор
VARIO GT 24 — проектно-ориентированная система опалубки колонн, состоящая из балок-ферм, стальных ригелей и выбираемой обшивки. Система адаптируется к непрерывным сечениям, различным высотам бетонирования и требованиям к лицевой поверхности бетона; типичное значение допустимого давления свежеуложенного бетона — 100 кН/м². Материалы: дерево и сталь.

Применение

• Применима для прямоугольных, квадратных и конических сечений колонн от 20 x 20 см до 80 x 120 см (шаг высоты 30 см).
• Подходит для архитектурного бетона при проектно-специфичной обшивке и конфигурации стыков и анкерных мест.
• Обеспечивает работу при высоких давлениях за счет расположения балок и стальных ригелей.
• Крановая конструкция из двух элементов позволяет эффективную логистику на стройплощадке; высота элементов выбирается свободно.

Технические характеристики

• Тип системы: Опалубка колонн
• Размеры: Максимальный размер элемента: от 20 x 20 см до 80 x 120 см, в 30 см высотной сетке
• Высота элементов: Произвольный выбор
• Реализуемые сечения: Прямоугольные, квадратные, конические
• Давление свежеуложенного бетона: 100 кН/м²
• Материал: Дерево и сталь
• Соответствующая норма: Строка 7 согласно DIN 18202
• Анкерная техника: Анкерная технология DW 15 для растяжки на внешнем углу
• Безопасность: Консоль лесов GB 80
