Обзор

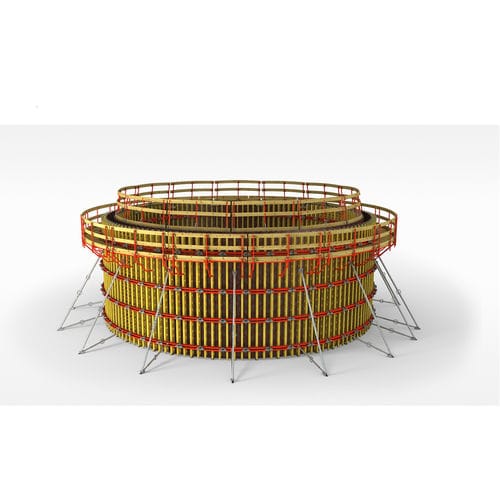

Цилиндрическая опалубка GRV со шарнирными ригелями позволяет формировать круговые бетонные конструкции без анкерных точек за счёт передачи усилий по замкнутому кольцу ригелей.

Описание продукта
Замкнутое кольцо шарнирных ригелей передаёт внешнюю кольцевую растягивающую силу и внутреннюю сжимающую силу, что исключает необходимость в анкерных точках или водонепроницаемых анкерах. Шарнирные соединения ригелей позволяют опалубить небольшие радиусы и упрощают монтаж на площадке. Система совместима со стальными ригелями, балками опалубки и подпорными конструкциями; применяется для резервуаров, круглых стен и арочных мостов, что позволяет экономить материалы и время монтажа по сравнению с решениями с анкерами.

Области применения / В работе

• Формирование круглых стен, резервуаров/силосов и арочных конструкций без связей благодаря замкнутому кольцу ригелей.
• Экономичное решение для больших радиусов и для серийного производства одинаковых круглых элементов.
• Подходит для резервуаров, отстойников, силосов и различных типов арочных мостов.
• Можно комбинировать со стальными ригелями, балками опалубки и системами распорок.
• Шарнирные ригели обеспечивают возможность очень малых внутренних радиусов (до ≈0,60 м); для внутренних радиусов > 0,90 м возможна непрерывная регулировка.
• Ориентировочная тяговая мощность до ≈300 кН в зависимости от конфигурации.

Брошюры / Загрузки
Брошюра продукта: GRV | Circular Formwork (доступна для загрузки на сайте).

Технические характеристики

• Название системы: цилиндрическая опалубка GRV со шарнирными ригелями.
• Принцип конструкции: замкнутое кольцо ригелей передаёт внешнюю растягивающую и внутреннюю сжимающую силу, что позволяет выполнять опалубку без связей.
• Области применения: круглые стены, резервуары, силосы, отстойники, арочные мосты.
• Совместимость: стальные ригели, балки опалубки, подпорные системы.
• Минимальный внутренний радиус, достижимый за счёт шарниров: ≈0,60 м.
• Непрерывная регулировка для внутренних радиусов > 0,90 м.
• Ориентировочная тяговая способность: до ≈300 кН в зависимости от исполнения.
• Преимущество: исключает водонепроницаемые анкерные точки, сокращая затраты на материалы и монтаж.
