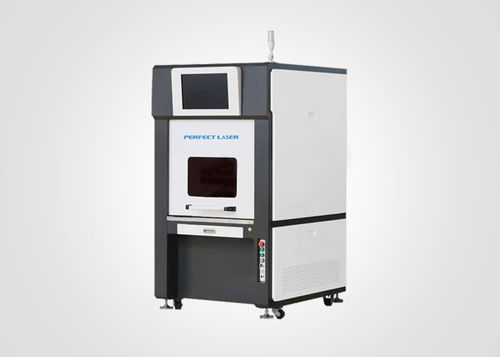

Станок для лазерной сварки PE-W100 W200

автоматическийдля большого диаметрадля пластмассы

Обзор продукта
Сканирующая пластиковая лазерная сварочная машина для малых плоских пластиковых деталей. Компактная четырехосная платформа с закрытым сканирующим галванометром и опциями лазерной мощности 100 W или 200 W. Предназначена для точной и воспроизводимой сварки методом лазерной передачи.

Модель
PE-W100 W200

Введение в продукт
Система использует квазисинхронный метод лазерной передачи сварки с крупноразмерным высокоскоростным сканирующим галванометром и лазером высокого качества луча для фокусировки энергии вдоль сварочного шва. Материал плавится вдоль всей линии сварки, а лазер непрерывно подводит энергию до достижения требуемых условий сварки. Доступен опциональный модуль высокоточной измерительной системы для контроля проплавления и качества шва.

Ключевые особенности

• Отклоняющее сканирование по X и Y в соответствии с графическими данными; максимальная скорость сканирования до 2000 mm/s для высокоэффективной и точной сварки.
• Изделие остается неподвижным во время сварки; вся линия сварки пластизируется почти одновременно с контролируемой глубиной проплавления.
• Опциональное измерение проплавления для замкнутого цикла контроля качества.
• Высокоточное цифровое программирование траекторий сканирования; подходит для компонентов до 200 × 200 мм (на заказ).
• Существенное снижение стоимости оснастки по сравнению с ультразвуковой сваркой в ряде применений.

Применение
Сборка и уплотнение малых плоских пластиковых деталей для медицинских устройств, электронных корпусов, разъемов, потребительских товаров и других промышленных задач, требующих точных и повторяемых сварных соединений.

Технические данные

• Метод сварки: Сканирование (лазерная передача сварки)
• Мощность лазера: 100 W / 200 W
• Длина волны: 915 nm / 976 nm
• Режим работы: Модуляция, непрерывный
• Рабочий ход: 200 × 200 mm (настраиваемый)
• Точность позиционирования: X/Y/Z ≤ 0,05 mm; U ≤ 0,1°
• Кинематическая скорость: X/Y/Z: 100 mm/s; U: 100 rpm; макс. скорость сканирования до 2000 mm/s
• Ширина сварной линии: 0,5–3 mm
• Охлаждение: Воздушное / Водяное
• Питание: AC 220 V ±10% 50/60 Hz
• Максимальная рассеиваемая мощность: < 1500 W
• Рабочая среда: Температура 10–35 °C; влажность ≤ 85%
• Управление: промышленный ПК + четырехосевая система управления движением; CNC, режим обучения и поддержка графических файлов

Коммерческая информация

• Минимальный заказ: 1 единица
• Цена: по согласованию
• Упаковка: пригодна для морской или авиационной перевозки
• Срок поставки: 3–7 рабочих дней
• Условия оплаты: L/C, T/T, Western Union, MoneyGram
• Производственная мощность: 400 комплектов в месяц

Сертификация и происхождение

• Место происхождения: China
• Бренд: Perfect Laser
• Сертификаты: CE / ISO / TUV / SGS
