Ручной сканер штриховых кодов и матрица данных Ident-Ex® 02

1D2Dс захватом изображений

Обзор
Ident-Ex® 02 — самый маленький и лёгкий беспроводной 1D/2D сканер/ридер, разработанный для взрывоопасных зон (Zone 1/21, Zone 2/22 и Class I/II Division 1/2). Немецкая конструкция с сканирующим модулем Honeywell; доступен в нескольких эргономичных вариантах, имеет защиту IP68, Bluetooth® 5.4 и быструю зарядку по USB-C.

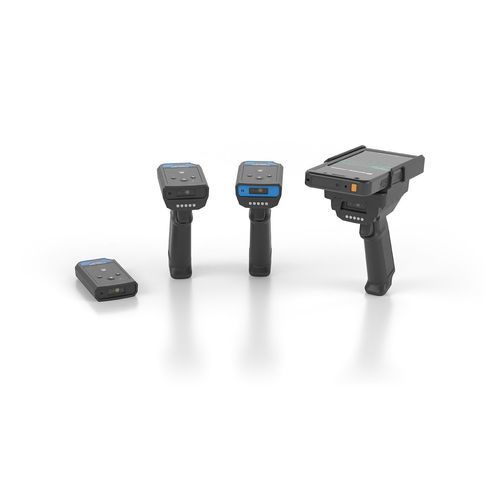

Конструкции / Варианты

• Pocket Mode – автономный портативный сканер (наименьший и легчайший)
• Grip – Pocket с эргономичной рукояткой с курком
• Grip+ – HMI-версия для интеграции с промышленными HMI-системами и опциональной зарядкой в зоне (только Flex Range)
• Smart Grip – Grip с док-основой для размещения смартфона Smart-Ex® (конвертируемый в/из Grip/Grip+)

Ключевые характеристики

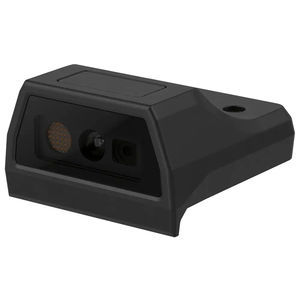

• Сканирующие модули Honeywell FlexRange™ N6803FR (Flex Range) и N6803LR (Long Range)
• Два диапазона считывания: Flex Range (до 10 м) и Long Range (до 25 м) — Grip+ поддерживает только Flex Range
• Поддержка всех основных 1D и 2D символогий, включая QR, Data Matrix, PDF417 и множество почтовых кодов
• Bluetooth® 5.4 с Bluetooth Low Energy для беспроводного сопряжения с устройствами и системами
• Быстрая зарядка по USB Type-C; Grip / Grip+ / Smart Grip опционально поддерживают магнитные зарядные контакты и док-станции; Grip+ поддерживает опциональную зарядку в зоне через специальный HMI-интерфейс
• Аккумулятор Li‑ion 1430 mAh обеспечивает работу в течение смены
• Надёжная защита: IP68 согласно EN/IEC 60529
• Компактный, лёгкий и эргономичный для длительной беспрерывной работы без усталости

Конфигурация и применение
Предлагаются различные конфигурации для зон DZ1 (Zone 1) и DZ2 (Zone 2), в исполнениях Flex Range и Long Range, а также в форматах Pocket, Grip, Grip+ и Smart Grip. Вариант Smart Grip может размещать смартфоны Smart-Ex® для интегрированных мобильных рабочих процессов. Устройство поддерживает автономную работу с внутренним аккумулятором и памятью для гибкого применения.

Комплект поставки

• Сканер (в зависимости от варианта)
• USB-C зарядный кабель
• Документация
• Grip (только для Ident-Ex 02 Grip, Grip+ и Smart Grip)
• Cradle (только для Ident-Ex 02 Smart Grip)

Таблица конфигураций
Article No. | Configuration Code | Model
70198683-100000 | IDENT-EX02-DZ1-AI--F-P00-00-.. | DZ1, Flex Range, Pocket
70198683-100001 | IDENT-EX02-DZ1-AI--F-G00-00-.. | DZ1, Flex Range, Grip
70198683-100002 | IDENT-EX02-DZ1-AI--F-H00-00-.. | DZ1, Flex Range, Grip+
70198683-100003 | IDENT-EX02-DZ1-AI--L-P00-00-.. | DZ1, Long Range, Pocket
70198683-100004 | IDENT-EX02-DZ1-AI--L-G00-00-.. | DZ1, Long Range, Grip
(дополнительные варианты DZ2 / Smart Grip доступны по тому же принципу)

Применение и интеграция
Ident-Ex 02 предназначен для задач сканирования, визуализации и AutoID в отраслях, включая складирование и логистику, науки о жизни и фармацевтику (HMI-версия), тонкую химию, учёт активов, обходы операторов и задачи по обслуживанию/инспекции. Grip+ разработан для интеграции с промышленными HMI-системами и может заряжаться через совместимые HMI-интерфейсы.

Технические характеристики

• Скан-двигатель: Honeywell FlexRange™ N6803FR и N6803LR
• Дальность чтения: Flex Range до 10 м; Long Range до 25 м
• Поле зрения: Flex Range 48° x 21° (близко) / 20° x 12° (далеко); Long Range 48° x 21° (близко) / 13.7° x 7.6° (далеко)
• Разрешение: Flex Range 1920 x 800 px (близко) / 1280 x 800 px (далеко); Long Range 1920 x 800 px
• Частота сканирования: Flex Range 40 fps по умолчанию (60 fps макс.); Long Range 30 fps по умолчанию
• Эймер: Flex Range зелёная лазерная точка; Long Range красная лазерная точка (Класс 2)
• Подсветка: белая
• Поддерживаемые символогии: Линейные (Codabar, Code 128, Code 39, Code 93, EAN/JAN, Interleaved 2 of 5, MSI, GS1 Databar, UPC и др.), 2D Stacked (PDF417, MicroPDF417, Codablock), 2D Matrix (Aztec, Data Matrix, QR Code, MaxiCode, Han Xin и др.), Почтовые (Australian Post, British Post, Canada Post, China Post, Japan Post, Korea Post, Netherlands Post, Planet Code, Postnet)
• Связь: Bluetooth® 5.4 (BLE)
• Батарея: Li‑Ion 1430 mAh (работает в течение смены)
• I/O порты: USB-C; Grip / Grip+ / Smart Grip дополнительно оснащены магнитными контактами для зарядки
• Степень защиты: IP68 (защищён от постоянного погружения: 1,5 м на 45 мин) согласно EN/IEC 60529
• Масса: Pocket approx. 162,5 g; Grip / Grip+ approx. 280,5 g; Smart Grip approx. 356 g (без смартфона)
• Габариты (L x W x H): Pocket 98.4 x 57.11 x 20.4 mm (21.63 mm с кнопками); Grip / Grip+ 113 x 57 x 151 mm; Smart Grip 128 x 90 x 190 mm (без смартфона)
