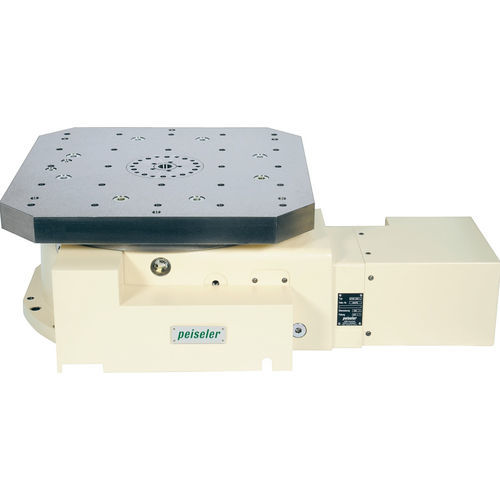

Гидравлический делительный диск ATHN Series

вертикальныйдля станкабольших размеров

В серии ATHN мы используем поворотные индексируемые столы с неподвижной муфтой Хирта, состоящей из точных и закаленных комплектов из трех частей. Эта трансмиссия является индексирующей, и для больших поворотных столов мы используем до 720 зубьев, что дает максимальный шаг в 0,5 градуса. Наши поворотные столы ATHN оснащены упорным подшипником, который позволяет лицевой пластине оставаться в положении даже в разблокированном состоянии. Это гарантирует особенно бережную работу даже при высокой нагрузке на заготовку в больших станках и ротационно-трансферных станках. - Поворотные столы в качестве паллетоприемников с системами фиксации в нулевой точке - Поворотные столы в качестве паллетоприемников в соответствии с DIN 55201 - Приставные столы - Встроенные столы - Подвижные столы - Встроенная линейная ось x Компания Peiseler разрабатывает и производит подъемные и неподъемные муфты Хирта для процессов индексации. Работа с ЧПУ при использовании этой технологии невозможна. Муфты Hirth передают очень высокие нагрузки, особенно тангенциальные моменты. Они обладают очень высокой повторяемостью позиционирования. В варианте без подъема поворотные столы имеют упорный подшипник. Благодаря этой специальной конструкции лицевая панель остается в осевом положении во время всех операций перемещения. Конструкции с подъемной муфтой Хирта приподнимают лицевую панель на несколько миллиметров для поворота.
