Плоский сильфон

из ПВХиз пропитанной тканиметаллический

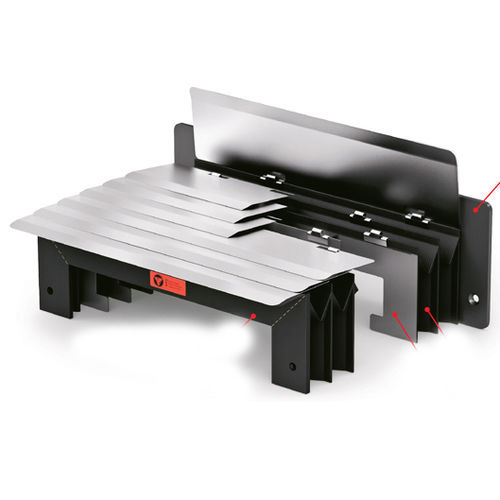

Прямолинейная термосварная гофрозащита c шарнирными пластинами широко применяется на всех типах станков, но чаще всего в обрабатывающих центрах и на станках для удаления стружки. Прямолинейная гофрозащита ограждена от попадающей не нее горячей стружки экраном из металлических компонентов – так называемых «пластин». В системе крепления шарнирных пластин на прямолинейной гофрозащите используются пружины, размещенные в специальных скобах, которые удерживают пластины друг на друге, плотно прижатыми, предотвращая проникновение стружки и загрязнений, и в то же время позволяют выполнить разворот до 90°, что упрощает крепление фланцев прямолинейной гофрозащиты с шарнирными пластинами к станку. Прямолинейная термосварная гофрозащита производства PEI состоит из следующих компонентов: ■ Пластины из нержавеющей стали, защищающие от горячей и раскаленной стружки. ■ Гармошка: (3): из ткани, устойчивой к воде, маслу, СОЖ, пыли и стружке. ■ Усилительные вставки из ПВХ: (4): придают жесткость всей гофрозащите и вырезаются по размеру в соответствии с профилем направляющих заказчика. ■ Соединительные фланцы (1 и 2) для простого крепления к станку. Рабочее положение гофрозащиты c шарнирными пластинами: -Вертикальное
