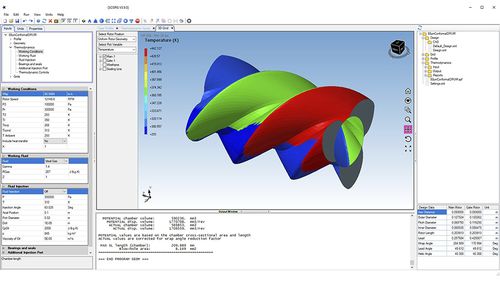

Программное обеспечение для анализа SCORG™

анализа структурыдля анализа рабочих характеристикCFD

Проектируйте, анализируйте и оптимизируйте свои винтовые машины с помощью ведущего в отрасли аналитического программного обеспечения SCORGTM. ПРОЕКТИРОВАНИЕ Проектирование профиля ротора Импорт и манипулирование профилями ротора из файлов с точечными координатами, сканирование геометрии ротора, которая может быть получена в SCORG путем генерации профиля или извлечена из CAD. Анализ геометрии Расчет и графическое представление объема рабочей камеры, площадей входных, выходных и других отверстий, а также площадей утечек между рабочей и соседними камерами. генерация 3D-сетки Расчет расчетной численной сетки подвижной области ротора и неподвижных областей впуска и выпуска, которые предоставляются коммерческим CFD-решателям для анализа. АНАЛИЗ Многокамерная термодинамика Геометрический анализ особенностей потока и предварительный анализ производительности с использованием многодоменной модели камеры. Результаты термодинамики могут быть использованы в качестве начальных условий или граничных условий для CFD, структурного анализа методами конечных элементов (FEM) или взаимодействия жидкости и твердого тела (FSI) Расчет производительности CFD Позволяет точно прогнозировать производительность CFD с использованием коммерческих CFD-кодов, таких как Simerics MP+, ANSYS CFX, ANSYS FORTE, ANSYS FLUENT, STAR-CCM+ и открытых CFD-кодов, таких как OpenFOAM. ОПТИМИЗАЦИЯ Системный анализ Модель системы GT-Suite может быть использована для оптимизации конструкции с помощью прямого соединения с GT-Suite Thermodynamic Solver Все параметры SCORG могут быть переданы оптимизационному алгоритму для анализа Оптимизированные САПР ротора, корпуса и порта могут быть экспортированы в форматы STEP, IGES или STL. CFD-анализ Геометрия ротора и порта может быть оптимизирована с помощью CFD-анализа.
