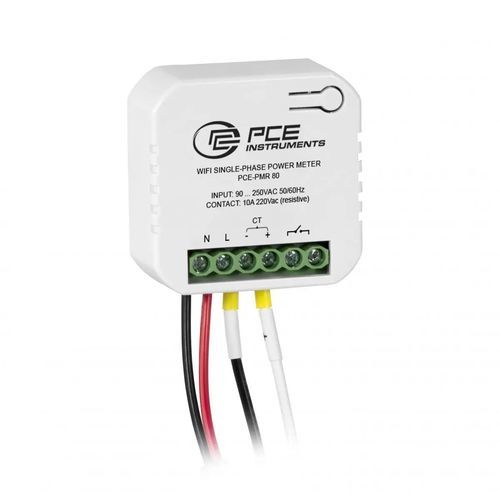

Прибор для измерения мощности счетчик активной энергии PCE-PMR 80

активная мощностьцифровойна DIN-рейке

Краткое описание
Измеритель мощности для точного фикcирования и мониторинга потребления энергии в электрических системах. Измерение и отображение в реальном времени напряжения, тока, мощности и энергии (V, A, W, kWh), двухканальное измерение с разомкнутым токовым трансформатором (split-core). Подходит для частных домов, коммерческих объектов и малой промышленности.

Функция и области применения
Измеритель фиксирует ток бесконтактно через разомкнутый токовый трансформатор (80 A) и вычисляет мгновенную мощность и энергопотребление по значениям тока и напряжения. Отображение и анализ измеренных данных в реальном времени и исторические данные доступны через приложение. Возможна установка на DIN-рейку в шкафу управления.

Принцип измерения и диапазоны
Измерение тока производится через разомкнутые токовые трансформаторы; напряжение измеряется через питание устройства. Мгновенная мощность и энергопотребление вычисляются и обновляются через интервалы. Устройство передаёт значения по WLAN (2,4 GHz) в приложение/облако; внутреннего длительного хранения данных нет.

Связь и приложение
WLAN (2,4 GHz) с поддержкой стандартов 802.11b/g/n. Интеграция с приложениями Tuya/Smart Life для отображения в реальном времени, исторического анализа (час/день/месяц/год) и экспорта данных. Светодиодные индикаторы состояния WLAN и питания. Доступ по удалённой связи возможен.

Установка и монтаж
Простая установка на DIN-рейку 35 мм; разомкнутый трансформатор для бесконтактной укладки проводника; максимальный диаметр проводника для трансформатора: 10 мм. Интервал обновления измерений прибл. 15 с.

Целевая аудитория
Владельцы домов, электрики, энергоконсультанты и коммерческие пользователи для мониторинга, анализа и оптимизации потребления электроэнергии.

Характеристики

• Измерение тока через разомкнутые токовые трансформаторы
• Мониторинг в реальном времени: V, A, W, kWh
• WLAN 2,4 GHz с приложением Tuya / Smart Life
• Примерный интервал обновления данных 15 с
• Светодиодные индикаторы (WLAN / Питание)
• Удалённый доступ по всему миру
• История данных & экспорт (час / день / месяц / год) через приложение
• Монтаж на DIN-рейку

Комплект поставки

• 1 x Измеритель мощности PCE-PMR 80
• 1 x Токовый трансформатор 80 A (Split-Core)
• 1 x Кабель питания, 90 см
• 1 x Руководство по эксплуатации
• 1 x Крепёжная скоба с винтами
• Примечание: Поддержка приложений Smart Life / Tuya для отображения и анализа

Характеристики / Технические данные

• Переменный ток AC (малый диапазон): диапазон измерения 0 ... 1 A; разрешающая способность 0,001 A; точность ±2 % от показания; частотный диапазон 50 ... 60 Hz
• Переменный ток AC (большой диапазон): диапазон измерения 1 ... 80 A; разрешающая способность 0,001 A; точность ±1 % от показания; частотный диапазон 50 ... 60 Hz
• Датчик: длина кабеля 100 см; макс. диаметр проводника: 10 мм
• Выходы: коммутационный выход 10 A / 220 V AC
• Связь / радио: частота 2,4 GHz; интерфейс WLAN; радиостандарт 802.11b/g/n; радиус/дальность: 90 м (по данным производителя)
• Монтаж: DIN-рейка 35 мм
• Интервал измерения: 15 с
• Класс защиты (устройство): IP20
• Питание: 90 ... 250 V AC | 50/60 Hz
• Условия эксплуатации: -20 ... 55 °C, 0 ... 90 % относительной влажности
• Условия хранения: -20 ... 55 °C, 0 ... 90 % относительной влажности
• Габариты (Д x Ш x В): 45 x 45 x 19 mm
• Вес: 39 g
