Тестер для сети PCE-VDV 10

для сетидля компьютерных сетей (LAN)сети Ethernet

Краткое описание

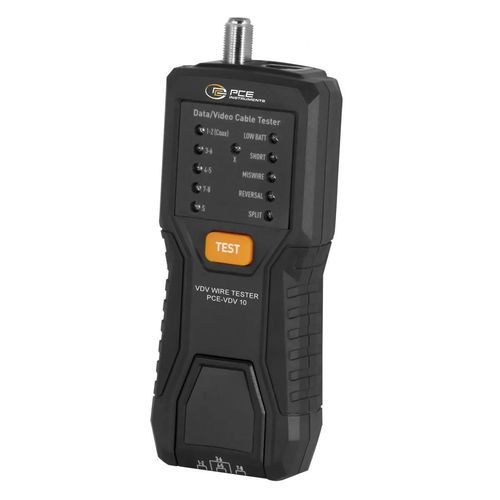

PCE-VDV 10 — переносной тестер для диагностики неисправностей в сетевых и коаксиальных кабелях. Двухкомпонентная система, состоящая из основной и удалённой единицы, позволяет тестировать стационарно проложенные кабели. Поддерживаются экранированные и неэкранированные витые пары (Cat 3–Cat 7A) и коаксиальные кабели, применяемые в ТВ-, антеннных и системах видеонаблюдения.

Функция и применение
Тестер выполняет проверки прозвонки отдельных жил (контакты 1…8), проверку правильности разводки пар, а также обнаружение коротких замыканий, неправильных подключений, перестановок и ошибок split-pair. Также проверяется экран у экранированных кабелей. Диапазон проверки до 305 м; минимальная длина кабеля для обнаружения split-pair примерно 0,5 м. Тестовые сигналы передаются между основной и удалённой единицами. Результаты отображаются светодиодами: горящие LED — правильная разводка, мигающие — наличие ошибки. Служебные LED указывают тип ошибки (короткое замыкание, неправильная разводка, перестановка, split pair). Применение: сетевая техника, структурированная проводка зданий, IT-/коммуникационные установки для электриков, сетевых и сервисных техников.

Особенности

• Поддержка экранированных и неэкранированных кабелей (Cat 3–Cat 7A, коаксиал)
• Светодиодные индикаторы состояния и диагностики неисправностей
• Максимальное сопротивление кабеля: 100 Ω DC
• Максимальная длина кабеля: до 305 м
• Проверка прозвонки
• Проверка разводки
• Обнаружение короткого замыкания
• Проверка пар
• Проверка экрана

Технические характеристики
Общие технические данные:
Функции измерения: прозвонка, проверка разводки, короткое замыкание, проверка пар, проверка экрана
Разъёмы: RJ45, F-разъём
Типы кабеля: Коаксиальный; Cat 3; Cat 5; Cat 5e; Cat 6; Cat 6A; Cat 7; Cat 7A
Макс. входное напряжение: 60 V DC / 55 V AC
Класс защиты (прибор): IP20
Питание: батареи
Батарея: 2 x 1,5 V AAA алкалиново-марганцевые
Ёмкость: 1270 mAh
Условия эксплуатации: 0 ... 50 °C, 10 ... 90 % относительной влажности (без конденсации)
Условия хранения: -20 ... 60 °C, 10 ... 90 % относительной влажности (без конденсации)
Габариты (Д x Ш x В): 55 x 28 x 140 мм
Вес: 119 г

Комплект поставки

• 1 x Тестер сетей PCE-VDV 10
• 1 x Коаксиальный адаптер (чёрный)
• 1 x Коаксиальный патч-кабель (чёрный)
• 2 x Патч-кабели данных 15 см (красные)
• 2 x Батареи AAA 1,5 V
• 1 x Руководство пользователя

Технические характеристики (детали)

• Тип устройства: переносной тестер сети с удалённой единицей
• Поддерживаемые категории кабелей: Cat 3 - Cat 7A и коаксиал
• Методы тестирования: прозвонка, проверка разводки, проверка пар, короткое замыкание, проверка экрана
• Разъёмы: RJ45 и F-разъём
• Макс. длина кабеля: 305 м; минимальная длина для обнаружения split-pair: ок. 0,5 м
• Макс. сопротивление кабеля: 100 Ω DC
• Индикация: LED для состояния и типов ошибок (короткое замыкание, неправильная разводка, перестановка, split pair)
• Питание: 2 x AAA 1,5 V батареи (алкалиновые)
• Ёмкость батареи: 1270 mAh
• Класс защиты: IP20
• Условия эксплуатации/хранения: 0 ... 50 °C (эксплуатация), -20 ... 60 °C (хранение); 10 ... 90 % относительной влажности (без конденсации)
• Габариты / вес: 55 x 28 x 140 мм / 119 г
