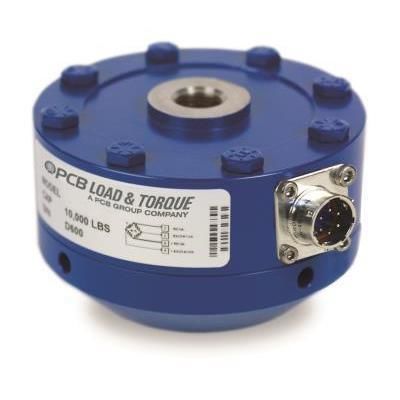

Датчик силы растяжение сжатие 1204-12A/084A101

плоского типаодноосныйс помощью тензометрического датчика

Краткое описание продукта
Низкопрофильная тензодатчик (нагрузочная ячейка) с номинальной емкостью 25 000 lbf (111 kN), 50% защита от перегрузки, номинальный выход 4,0 mV/V, монтажная резьба 1 1/4-12 UNF, электрический разъем PT02E-10-6P. Модель 1204-12A/084A101. Корпус из окрашенной стали, чувствительный элемент — тензорезистор (strain gage).

Ключевые характеристики

• Диапазон измерений: 25 klbf (111 kN)
• Низкопрофильная конструкция для компактной установки
• 50% защита от перегрузки
• Номинальный выход: 4,0 mV/V (±10 %)
• Монтажная резьба: 1 1/4-12 UNF
• Электрический разъем: PT02E-10-6P

Наличие
Единицы на складе: дополнительные в пути
Сроки поставки: для 1–2 шт. приблизительно 3 недели

Примечания к спецификациям
[1] Номинальное. [2] FS - Full Scale. [3] RO - Rated Output. [4] Откалибровано в растяжении и сжатии. [5] Характеристики гарантируются при заводской установке опциональной Tension Base 084A101. [6] Применяется отдельно, без посторонних нагрузок. [7] В пределах компенсированного рабочего температурного диапазона. [8] Откалибровано при 10 VDC, применимо при 5–20 VDC или VAC RMS. [9] См. чертеж 49932 для полных размеров.

Выбранные спецификации
Диапазон измерений: 25 klbf / 111 kN [2] [4]
Чувствительность (±10 % RO): 4,0 mV/V
Нелинейность: ≤0,05 % FS
Гистерезис: ≤0,06 % FS
Неповторяемость: ≤0,01 % RO
Крип (20 минут): 0,025 %
Статическая погрешность: ≤0,05 % FS
Чувствительность к эксцентриситету нагрузки: 0,25 %/in (0,25 %/25,4 mm)
Резонансная частота: 12 kHz
Чувствительность к боковой нагрузке: 0,25 %/in (0,25 %/25,4 mm)
Предел перегрузки: 37,5 klbf / 167 kN
Предел нагрузки (боковая сила FX или FY): 10 klbf / 44 kN
Предел нагрузки (изгибающий момент MX или MY): 10 klbf-in / 1130 Nm
Предел нагрузки (осьовой крутящий момент MZ): 10 klbf-in / 1130 Nm
Температурный диапазон (работа): -65 до +200 °F (-54 до +93 °C)
Температурный диапазон (компенсированный): +15 до +115 °F (-9 до +46 °C)
Влияние температуры на выход (макс): ±0,0008 %Reading/°F (±0,0018 %Reading/°C)
Влияние температуры на нулевой баланс (макс): ±0,0008 %FS/°F (±0,0018 %FS/°C)
Сопротивление моста: 350 Ohm
Рекомендуемое питание: 10 VDC (применимо 5–20 VDC или VAC RMS)
Сопротивление изоляции: >5K GOhm
Нулевой баланс: ±1 %RO / ±1 %FS
Полярность выхода: +Tension
Диаметр: 6,06 in (153,9 mm)
Высота: 3,50 in (88,9 mm)
Масса: 21 lb (9,53 kg)
Монтажная резьба: 1 1/4 - 12 UNF-3B
Материал корпуса: окрашенная сталь
Чувствительный элемент: strain gage (тензорезистор)

Аксессуары (опционально)

• 084A101 - Tension Load Base с 1 1/4-12
• 084A56 - Преднатяжитель резьбы 1 1/4-12
• 084A90 - Защитный кожух разъема, серии 1200 & 1400
• 181-012A - Соединительный разъем, 6-контактный (F) с защитой от натяжения для датчиков с разъемом PT06A-10-6S (SR)
• 8311-01-10A - 4-жильный кабель PT06A-10-6S к pigtails, 10 ft

Технические характеристики

• Бренд: PCB Piezotronics
• Модель: 1204-12A/084A101
• Номинальная емкость: 25 klbf (111 kN)
• Номинальный выход: 4,0 mV/V
• Точность: Нелинейность ≤0,05 % FS; Гистерезис ≤0,06 % FS; Повторяемость ≤0,01 % RO
• Предел перегрузки: 37,5 klbf (167 kN)
• Рабочая температура: -54 до +93 °C
• Электрический разъем: PT02E-10-6P
• Материал корпуса: окрашенная сталь
• Размеры (D x H): 153,9 mm x 88,9 mm
• Масса: 9,53 kg
