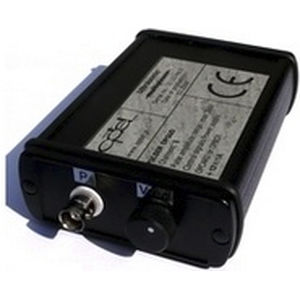

Приемопередатчик радио OPGUD-01

ультразвуковой

Базовая версия нашей схемы "пульсер-приемник" имеет размер спичечного коробка и встроенный усилитель. Она питается непосредственно от нашей осциллографической карты и позволяет регулировать напряжение передатчика непосредственно с ПК. Это устройство предназначено для использования с нашей картой OPKUD или OPBOX. Спецификации: Пульсер: Ступенчатый импульсный датчик, 50В -360В в 8 уровнях (напряжение зависит от используемого датчика), время падения фронта 20нс, отдельно, Усилитель: 40 дБ Размер: 40x85x25мм Особенности: Формы волн цепи импульса: Нарастающий фронт сигнала триггера (описанный как Trig Inp) инициирует процесс зарядки датчика, который занимает около 3us. По истечении этого времени включается транзисторный выключатель, разряжающий датчик (время разряда составляет около 20нс, но может быть и больше, если емкость датчика слишком велика; предел достигается, если датчик изготовлен из стандартной керамики, имеет толщину 0,1 мм и 8 мм Диаметр).
