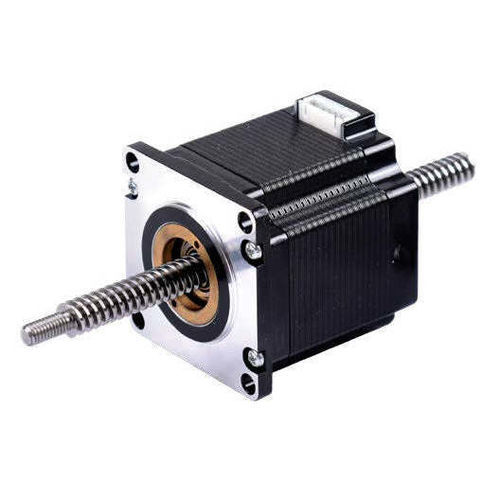

Электрический привод LN Series

линейныйс ходовым винтомкомпактный

Обзор продукта
Линейные приводы LN Series со свободным (non-captive) винтом интегрируют мотор с гайкой: винт проходит полностью через мотор и вращается при осевом перемещении. Такая архитектура поддерживает практически любую длину винта и позволяет полностью отвинтить винт от мотора для упрощения монтажа и обслуживания. Стандартная гайка впрыснута в ротор, что уменьшает общий диаметр и обеспечивает надёжную и экономичную работу в условиях компактной промышленной компоновки.

Ключевые особенности

• Конструкция со свободным винтом: винт проходит полностью через мотор и вращается при осевом перемещении.
• Мотор интегрирован с гайкой; стандартная гайка впрыснута в ротор для уменьшения габаритов.
• Винт может быть полностью отвинчен от мотора для упрощения интеграции, установки и обслуживания.
• Разработано для компактных, ограниченных по пространству применений и гибких механических компоновок.

Доступные размеры и варианты винта

• Размеры корпуса: NEMA 08, NEMA 11, NEMA 14, NEMA 17 и NEMA 23.
• Метрические диаметры винта: 3,5 мм, 6 мм, 6,5 мм, 8 мм и 10 мм.
• Имперские диаметры винта: 0,138 in, 0,188 in, 0,218 in, 0,25 in, 0,375 in и 0,382 in.

Типичные преимущества

• Компактная компоновка за счёт впрыснутой гайки и интегрированного мотора.
• Экономичная и надёжная работа благодаря стандартному дизайну гайки для винта.
• Гибкость при установке: поддерживает практически любую длину винта и упрощает механическую интеграцию.

Характеристики / Технические спецификации

• Тип привода: линейный привод со свободным винтом (LN Series).
• Гайка: стандартная гайка винта впрыснута в ротор.
• Размеры рамки мотора: NEMA 08, 11, 14, 17, 23.
• Поддерживаемые метрические диаметры: 3,5; 6; 6,5; 8; 10 мм.
• Поддерживаемые имперские диаметры: 0,138; 0,188; 0,218; 0,25; 0,375; 0,382 in.
• Длина винта: поддерживает практически любую длину; винт проходит полностью через мотор.
• Цель конструкции: компактные, ограниченные по пространству применения; упрощённая установка и обслуживание.
