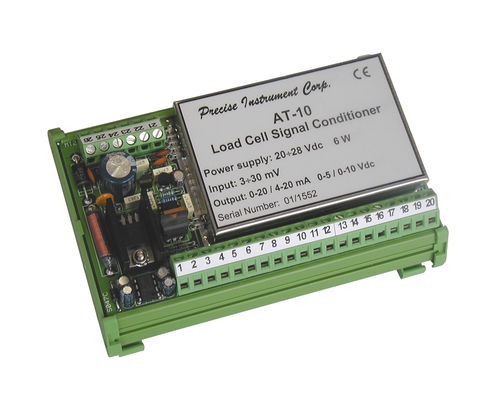

Передатчик веса AT 10 имеет 20-полюсную клеммную колодку для подключения 4 тензодатчиков и источник питания 20 ÷ 28 В пост. тока. Входной сигнал составляет от 3 до 30 мВ. Для монтажа весового преобразователя AT 10 имеется DIN-шина. Кроме того, с помощью DIP-переключателя и многооборотного триммера можно настроить минимальную и максимальную мощность системы взвешивания (настройка нулевой и полной шкалы).
Технические характеристики
Полномасштабная нелинейность: ÷0,02%
Входное напряжение преобразователя: 10 В куб. см (макс. 4 тензодатчика 350 Ом)
Диапазон температур: -10 ÷ +50°C (максимальная влажность 85% без конденсации)
Температура хранения: -20 ÷ +70 °C
Аналоговый выход с температурным дрейфом: 0.005% FS/ °C
Источник питания: 24 В пост. тока ±15%
Регуляторное соответствие: EN50081-1, EN5002-2 EMC, EN61010-1 LVD
Размеры: 133 x 92 x 56 мм (Д x В x Г)
Потребление энергии: 6 W
Аналоговые выходы: 0÷5 В пост. тока, 0÷10 В пост. тока, 0÷20 мА, 4÷20 мА
Аналоговый фильтр: Настройка однооборотным триммером 270°C
Термическая стабильность: 20 ppm/ °C
Полный диапазон (FS): 3÷30 мВ/В
---
