Статор для синхронного электродвигателя с постоянными магнитами

для синхронного двигателяпо индивидуальному заказу

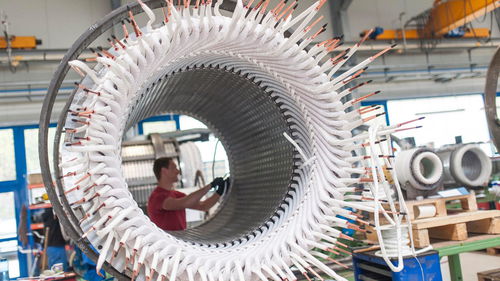

ОБМОТКИ СТАТОРА Мы предлагаем различные обмотки статора для ваших генераторов и электродвигателей. Трехфазная мускульная обмотка - В однослойном, двухслойном или специальном исполнении - Современные технологии производства, например: Автоматические намоточные станки, втягивающие станки, пазовые фальцевальные станки и сварочное оборудование - Предлагается также ручная намотка - Методы изоляции: Система Resin-Rich, полиэфирная VPI или эпоксидная VPI (вакуумная пропитка под давлением) Технические характеристики - Средняя длина намотки до 3,5 м - Максимальный вес до размера рамы 800: 8 т - Ручная намотка для размеров рамы 150 - 800 - Втягивание обмоток для размеров рамы 132 - 450 (для серии) - Высокотемпературные обмотки для кратковременных перегревов - (400 °C/2 ч; 600 °C/1 ч) - Роторы с контактными кольцами из проволоки Mush до 6 т - Обмотки роторов из токосъемной проволоки - Обмотки из высоковольтного провода до 6,6 кВ - Обмотки, совместимые с преобразователями - Обмотки из многожильного провода - Другие типы обмоток, а также большие размеры и вес возможны по запросу Трехфазные формообразующие обмотки - Малые размеры в основном для тяговых машин - Возможны размеры катушек до длины 5,6 м - Методы изоляции: Система "смола-рич", полиэстер VPI или эпоксидная пропитка VPI (вакуумная пропитка под давлением) Технические характеристики намотанных катушек в целом - Начиная с внутреннего диаметра статора 300 мм - Угол размотки: 0 ... 140° - Хорда (расстояние между пазами): 120 ... 1 200 мм (до менее 200 мм ручной бандаж) - Длина прямой стержневой части: 280 ... 3 500 мм - Поперечное сечение прямой стержневой части: 5 x 15 мм ... 25 x 70 мм (но не более 1 400 мм)
