Трубчатые реакторы используются в режиме непрерывного потока с подачей реагентов и удалением продуктов. Они могут быть самыми простыми из всех конструкций реакторов. Трубчатые реакторы часто называют по-разному:
- трубчатые реакторы
- реакторы с упакованным слоем
- реакторы с неподвижным слоем
- реакторы со струйным слоем
- реакторы с пузырьковой колонной
- реакторы с эбуллатирующим слоем
Однофазный поток в трубчатом реакторе может быть восходящим или нисходящим. Двухфазный поток может быть направленным вверх, противоточным (жидкость вниз, газ вверх) или, чаще всего, направленным вниз.

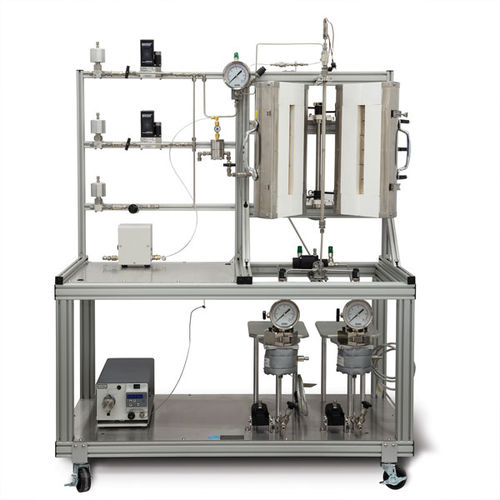

Трубчатые реакторы могут иметь одну стенку и нагреваться с помощью внешней электрической печи или могут иметь рубашку для нагрева или охлаждения циркулирующим теплоносителем. Внешние печи обычно представляют собой жесткие нагреватели с разъемными трубами. Трубчатые реакторы используются в различных отраслях промышленности:
- нефтяная
- нефтехимическая
- полимерная
- фармацевтическая
- Переработка отходов
- Специальная химия
- Альтернативная энергетика
Трубчатые реакторы используются в различных областях:
- карбонилирование
- дегидрирование
- гидрогенизация
- гидрокрекинг
- гидроформилирование
- Окислительное разложение
- Частичное окисление
- Полимеризация
- Риформинг
Трубчатые реакторы могут быть пустыми для гомогенных реакций или заполнены катализатором или другими твердыми частицами для гетерогенных реакций. Упакованные реакторы требуют верхних и нижних опор для удержания частиц на месте. Верхняя упаковка часто включает инертный материал, который служит в качестве секции предварительного нагрева. Предварительный нагрев может также осуществляться с помощью внутреннего спирального канала для удержания поступающих реагентов вблизи нагретой стенки во время ввода, как показано справа.
---
