Реактор для процесса

для параллельного синтезамикро

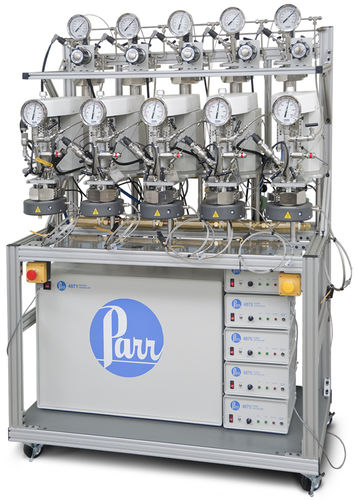

Эта параллельная реакторная система включает пять мини-реакторов с перемешиванием серии 4560 объемом 160 мл, рассчитанных на использование при температуре 350 °C и давлении 3000 фунтов на кв. дюйм / 200 бар. Каждый из реакторов имеет специальный сосуд высокого давления (5000 фунтов на кв. дюйм / 345 бар) объемом 100 мл общего назначения, связанный с ним и служащий резервуаром для подачи реакционного газа. Эти емкости расположены над и непосредственно за основными реакторами и оснащены специальным датчиком давления, термопарой и регулятором постоянного давления. Регулятор поддерживает постоянное давление в реакторе ниже по потоку, а комбинация датчика давления и термопары позволяет контроллеру процесса точно контролировать и регистрировать потребление газа-реагента в реальном времени. Эта система обычно используется для изучения различных аспектов реакций гидрогенизации или карбонилирования. Контроллер процесса 4871 также контролирует и регистрирует температуру реактора, скорость перемешивания и контролирует давление реакции. Компактная стойка реакторной системы включает в себя не только коллекторы подачи реакторного газа и вентиляции/ продувки, но и коллекторы подачи и слива охлаждающей воды, что упрощает установку и подключение.
