Оптический прибор для контроля Xceed
3Dдля полупроводникадля печатной платы

Оптический прибор для контроля - Xceed - PARMI Europe GmbH - 3D / для полупроводника / для печатной платы
Оптический прибор для контроля - Xceed - PARMI Europe GmbH - 3D / для полупроводника / для печатной платы
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Технология
оптический, 3D
Применение
для печатной платы, для полупроводника
Сектор
для электронной промышленности
Другие характеристики
автоматизированный, высокоскоростной
Высота диапазона контроля

МАКС.: 65 mm
(3 in)

МИН.: 0 mm
(0 in)

Описание

Обзор

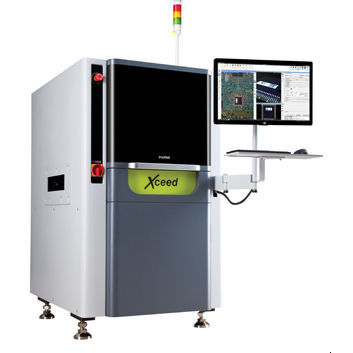

PARMI Xceed — 3D AOI (Automated Optical Inspection) система, использующая метод лазерного линейного сканирования для получения реальных 3D‑изображений. Спроектирована для высокоскоростной и высокоточной инспекции SMT и полупроводниковых сборок, поддерживает компоненты высотой до 65 мм. Система нечувствительна к цвету, материалу и шероховатости поверхности, что позволяет обнаруживать посторонние материалы, загрязнения и коробление печатных плат без дополнительного времени цикла.

Ключевые характеристики
  • 3D AOI
  • Метод лазерного линейного сканирования
  • Реальное 3D‑изображение
  • Лидерская скорость инспекции в своей области (заявление производителя)
  • Инспекция не зависит от цвета, материала и шероховатости поверхности
  • Поддержка компонентов высотой до 65 мм
  • Обнаружение посторонних материалов, загрязнений и коробления PCB без дополнительного времени цикла

Проверяемые параметры
  • Размеры
  • Отсутствие компонента
  • Несоосность
  • Неправильный компонент
  • Side mount
  • Tombstone
  • Текст (OCR/OCV)
  • Пайка
  • Подъём вывода (Lead lift)
  • Отсутствие вывода
  • Смещение вывода
  • Короткое замыкание / мост
  • Цветовая маркировка
  • Вывод (Pin)
  • Копланарность
  • и т.д.

Технические характеристики
  • Название модели: Xceed
  • Производитель / Марка: PARMI
  • Технология: 3D AOI с использованием лазерного линейного сканирования
  • Изображение: реальное 3D‑изображение
  • Макс. высота инспекции: до 65 мм
  • Робастность инспекции: не зависит от цвета, материала и шероховатости поверхности
  • Задачи инспекции: обнаружение посторонних материалов и загрязнений, коробление PCB, проверка компонентов и паяных соединений
  • Типичные поддерживаемые проверки: размеры, отсутствие, несоосность, неправильный компонент, Side mount, Tombstone, OCR/OCV, дефекты пайки, проблемы с выводами, мосты, цветовые полосы, Pin, копланарность и др.
  • Сферы применения: инспекция SMT и полупроводниковых сборок
