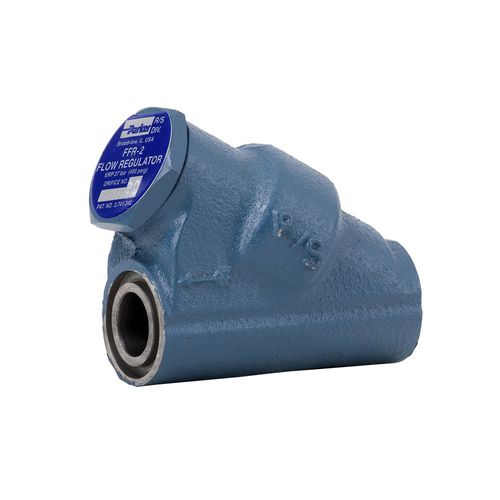

Регулятор фиксированного расхода FFR-2 обеспечивает экономичный способ поддержания постоянного расхода за счет выбора заранее определенного размера отверстия.
FFR-2 - это высокоточный регулятор постоянного расхода, предназначенный для тяжелых условий эксплуатации, который используется в качестве устройства управления потоком жидкости в системах рециркуляции жидкости. Регулятор устанавливает и поддерживает постоянный расход, определяемый только выбранным размером отверстия и не зависящий от начального перепада давления или изменений давления на входе или выходе. При правильном выборе отверстия можно подобрать подходящий регулятор с фиксированным расходом для поддержания постоянного расхода жидкости на любом из девяти различных уровней. Чтобы выбрать подходящее отверстие, умножьте нагрузку испарителя на требуемую скорость рециркуляции и выберите отверстие с номиналом, наиболее близким к расчетному. Выбор отверстия с меньшим номером уменьшит скорость рециркуляции, а с большим - увеличит. Два или более регуляторов FFR-2 могут быть установлены параллельно для получения мощности, превышающей мощность одного регулятора. Электромагнитные клапаны, ручные клапаны или сетчатые фильтры, установленные перед регуляторами FFR-2, должны быть правильно подобраны по размеру, чтобы обеспечить низкий перепад давления, который не вызовет мигания. Регуляторы FFR должны иметь 100% переохлажденный жидкий хладагент на входе, без присутствия флэш-газа, чтобы обеспечить надлежащее управление потоком жидкости.
Особенности и преимущества:
- Устраняет необходимость балансировки системы
- Преодолевает колебания расхода
- Простота: Одна подвижная деталь
- Девять емкостей
- Возможность очистки в линии
- Фланцевые концы
- Патент США. № 3,741,242
Применение:
- Для систем рециркуляции жидкости (перелив жидкости)
---
