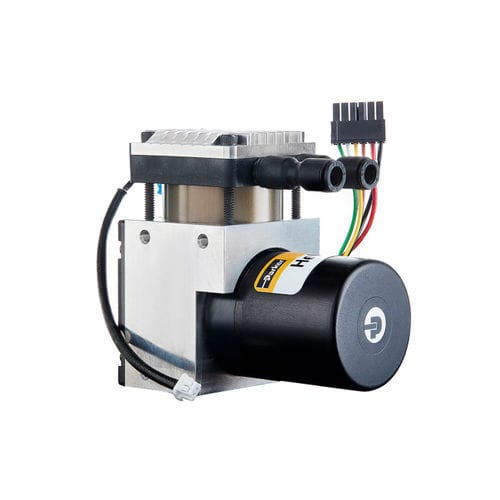

Насос с вибрационным поршнем Helix

для газавоздушныйс бесщеточным мотором пост. тока

Краткое описание
Миниатюрный поршневой насос Helix с качающимся поршнем, одноголовочный, для работы с газами и воздухом. Обеспечивает до 5 L/min свободного потока и выдерживает давление до 100 PSIg (6,9 bar). Предназначен для пневматического исполнительного оборудования и микрофлюидных систем.

Обзор
Насос Helix использует механизм качающегося поршня в компактной одноголовочной конструкции. Включает бесщеточный постоянный токовый двигатель (Brushless DC) для надёжной работы, низкий уровень шума (~45 dBA) и лёгкий корпус из PPS, подходящий для прецизионных флюидных применений с ограниченным пространством.

Ключевые характеристики

• Технология: качающийся поршень
• Тип рабочей среды: воздух, газ
• Конфигурация: одноголовочный
• Расход: 5 L/min (свободный поток)
• Давление: до 100 PSIg (6,9 bar) пик; рабочее давление 90 psi (6,2 bar)
• Двигатель: Brushless DC
• Низкий шум: ~45 dBA
• Материалы: корпус PPS; рабочие (мокрые) части — нержавеющая сталь 316, Al, FKM, EPDM, PTFE, PPS
• Компактные габариты и небольшой вес (576 g)

Типичные применения

• Управление «воздух над жидкостью» (air-over-liquid)
• Пневматическое приведение в действие
• Микрофлюидные чипы и анализаторы
• Портативные диагностические приборы и point-of-care устройства

Технические характеристики

• Расход: 5 L/min
• Рабочее давление: 90 psi (6,2 bar)
• Максимальное непрерывное давление: 60 psi (4,1 bar)
• Пиковое давление (указано): до 100 PSIg (6,9 bar)
• Рейтинг вакуума: 0 psi (0 mm-Hg)
• Максимальный непрерывный вакуум: 0 psi (0 mm-Hg)
• Рабочий объём (смещение): 0.5 in³
• Вес: 576 g
• Габариты (Д x Ш x В): 3.44 in (87.3 mm) x 1.93 in (49 mm) x 3.32 in (84.3 mm)
• Тип двигателя: Brushless DC
• Материал корпуса: PPS
• Материалы в контакте с рабочей средой: нержавеющая сталь 316, Al, FKM, EPDM, PTFE, PPS
• Уровень шума: 45 dBA
• Температура эксплуатации: 5 до 45 °C
• Срок службы: зависит от области применения
