Гидравлический гибкий шланг 487 series

для минерального масладля маслаиз стали

Обзор

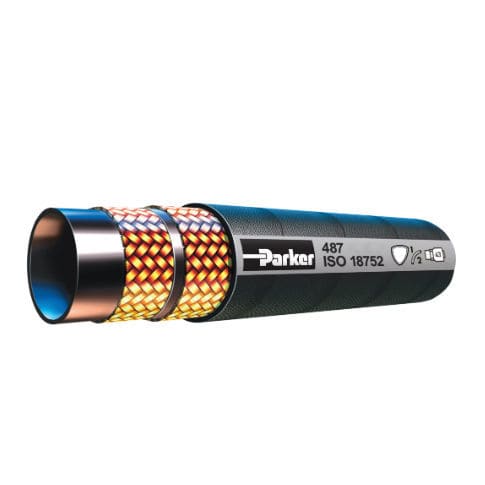

Parker GlobalCore 487 — гидравлический шланг, разработанный для работы при постоянном давлении до 4000 psi (28 MPa). Конструкция обеспечивает низкое усилие при изгибе и широкий диапазон размеров (-4 до -32) с несколькими вариантами покрытия (Standard, ToughCover, SuperTough, Critical Protection) для полевых условий и требований OEM.

Ключевые характеристики

• Постоянное рабочее давление: 4000 psi (28 MPa)
• Низкое усилие при изгибе для удобства обращения
• Варианты усиления: 2 оплётки стальной проволоки, 4 или 6 спиралей в зависимости от размера
• Варианты покрытия для стойкости к абразивному износу и критической защиты
• Совместимость с фитингами серий 43 и 77

Технические характеристики

• Минимальная рабочая температура: -40 °F / -40 °C
• Максимальная рабочая температура: 100 °C стандартное покрытие; 125 °C для покрытий TC, ST & CP (212 °F / 257 °F)
• Максимальное рабочее давление: 280 bar / 4000 psi / 28 MPa
• Рабочие среды: смазочные материалы, гидравлические жидкости на нефтяной основе
• Соответствие стандартам: ISO 18752; MSHA для покрытий TC, ST & CP только
• Совместимые фитинги: серии 43, 77
• Масса: 0,30–6,47 kg/m (0,20–4,35 lb/ft)
• Внутренний диаметр: 0,52–2,65 in (13,1–67,3 mm)
• Наружный диаметр: 0,52–2,65 in (13,1–67,3 mm)
• Внутренний канал: синтетический каучук
• Материал покрытия: синтетический каучук
• Усиление: 2 оплётки стальной проволоки (размеры -4 до -12); 4 спирали (размеры -16 до -24); 6 спиралей (размер -32)
• Диапазон размеров: -4 до -32
• Минимальный радиус изгиба: 2 до 12-1/2 in (50 до 320 mm)

Варианты изделия

• 487-4 — I.D.: -4 — Standard Cover
• 487-6 — I.D.: -6 — Standard Cover
• 487-8 — I.D.: -8 — Standard Cover
• 487-10 — I.D.: -10 — Standard Cover
• 487-12 — I.D.: -12 — Standard Cover
• 487-16 — I.D.: -16 — Standard Cover
• 487-20 — I.D.: -20 — Standard Cover
• 487-24 — I.D.: -24 — Standard Cover
• 487-32 — I.D.: -32 — Standard Cover
• 487TC-4 — I.D.: -4 — ToughCover
• 487TC-6 — I.D.: -6 — ToughCover
• 487TC-8 — I.D.: -8 — ToughCover
• 487TC-10 — I.D.: -10 — ToughCover
• 487TC-12 — I.D.: -12 — ToughCover
• 487TC-16 — I.D.: -16 — ToughCover
• 487TC-20 — I.D.: -20 — ToughCover
• 487TC-24 — I.D.: -24 — ToughCover
• 487TC-32 — I.D.: -32 — ToughCover
• 487ST-4 — I.D.: -4 — SuperTough
• 487ST-6 — I.D.: -6 — SuperTough
• 487ST-8 — I.D.: -8 — SuperTough
• 487ST-10 — I.D.: -10 — SuperTough
• 487ST-12 — I.D.: -12 — SuperTough
• 487ST-16 — I.D.: -16 — SuperTough
• 487ST-20 — I.D.: -20 — SuperTough
• 487ST-24 — I.D.: -24 — SuperTough
• 487ST-32 — I.D.: -32 — SuperTough
• 487CP-4 — I.D.: -4 — Critical Protection
• 487CP-6 — I.D.: -6 — Critical Protection
• 487CP-8 — I.D.: -8 — Critical Protection
• 487CP-12 — I.D.: -12 — Critical Protection
• 487CP-16 — I.D.: -16 — Critical Protection

Применение

• Сельскохозяйственная техника
• Строительная техника
• Лесозаготовительная техника
• Гидравлические системы
• Подъёмно-транспортное оборудование
• Транспорт

Примечания
При заказе укажите требуемый тип покрытия и серию фитингов. Для опций, соответствующих MSHA, указывайте TC, ST или CP. Обратитесь к представителю Parker для получения подробных таблиц размеров и рекомендаций по радиусу изгиба.
