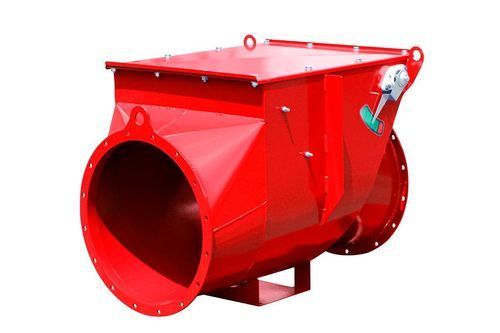

Предохранительный клапан для воздуха ECV

для промышленного применениядля взрывоопасной атмосферыдля аспирации

Обзор
Аварийные обратные клапаны (ECV) предназначены для перекрытия распространения пламени и газов, что предотвращает структурные повреждения и защищает персонал. Предохранительный обратный клапан сертифицирован по ATEX EN16447 для предотвращения распространения взрыва в линии всасывания, как того требует директива ATEX 2014/34/EU. ECV являются пассивными устройствами безопасности, которые автоматически срабатывают при избыточном давлении или взрыве, герметично закрываясь и предотвращая обратный поток нежелательных газов или пламени.

Функция / Принцип работы
ECV остаются открытыми при нормальной работе и не ограничивают поток. В случае взрыва или обратного давления в фильтрующем устройстве или воздуховоде клапан закрывается, чтобы предотвратить распространение последствий взрыва и возгорания обратно по воздуховоду в рабочие зоны. После срабатывания от избыточного давления клапан остаётся закрытым, предотвращая обратную передачу пламени и газов.

Применение
ECV обязательны на всех системах удаления отходов, включающих фильтрующее устройство. Они являются частью систем безопасности для промышленных сред с риском взрыва и предназначены для защиты конструкций и персонала.

Конструкция и материалы
ECV изготавливаются из углеродистой стали (окрашенной: RAL5010 синий или RAL3020 красный) или нержавеющей стали (AISI 304). Соединения выполнены сварными и усиленными для выдерживания высокого давления.

Доступные опции / Варианты

• ECV с микровыключателем (положение закрыто)
• ECV без микровыключателя
• ECV для монтажa на месте (in-situ)
• Вариант второго исполнения (ECV 2nd design)
• Показаны изображения/варианты, связанные с NRV (обратный клапан)

Аксессуары (по запросу)

• Блокировщик для предотвращения открытия
• Микровыключатель (положение закрыто)
• Внутренний датчик для остановки подачи материала
• Прокладка из силиконовой ячейки
• Шумоизоляция

Дополнительные системы безопасности
В составе комплексных turnkey-решений могут быть поставлены фирменные датчики искр и пламени для формирования сигналов тревоги и остановки системы удаления отходов; при необходимости возможна интеграция систем пожаротушения для дальнейшего снижения риска пожара.

Характеристики / Технические спецификации

• Сертификация: ATEX EN16447 (проектировано для предотвращения распространения взрыва в линии всасывания)
• Соответствие: Директива ATEX 2014/34/EU
• Предназначено для: Систем удаления отходов с фильтрующими устройствами (предотвращает обратный поток пламени/газов)
• Работа: Пассивное, автоматическое срабатывание при избыточном давлении; остаётся закрытым после активации
• Материалы конструкции: Углеродистая сталь (окрашенная RAL5010 синий или RAL3020 красный) или нержавеющая сталь AISI304
• Соединения: Сварные и усиленные для сопротивления высокому давлению
• Опциональные аксессуары: блокировщик предотвращения открытия, микровыключатель положение закрыто, внутренний датчик остановки материала, прокладка из силиконовой ячейки, шумоизоляция
• Интеграция: Совместимо с системами обнаружения искр/пламени и системами тушения в воздуховодах в рамках комплексных решений
