Сепаратор пыль

циклонныйдля обеспыливающего агрегатас герметичным конусом

Обзор
Cyclone — это циклонная (вихревая) сепарационная установка, предназначенная для удаления отходов и пыли из воздушного потока без основной опоры на фильтрующие материалы. Установка состоит из верхней круговой камеры, верхнего тангенциального входа и нижнего конуса. Центральная цилиндрическая трубка (осевой патрубок) установлена на оси циклона и выступает ниже тангенциального входа для вывода очищенного воздуха.

Принцип работы
Пыльный воздух, подаваемый тангенциально, создаёт вихревое движение в камере. Частицы под действием центробежной силы выталкиваются к стенке и движутся вниз к конусу. При приближении потока к центральному патрубку направление меняется и поток поднимается; очищенный воздух выходит через патрубок, а центрифугированные пыль и частицы направляются вниз и выгружаются в бункер, компактор или брикетировщик.

Конструктивные решения и преимущества
Внутренняя поверхность циклона гладкая и не содержит спиральных направляющих, которые могли бы удерживать лёгкие сетчатые обрезки. Конструкция не имеет вращающихся узлов (за исключением опционального балансирного вентилятора), что снижает требования к обслуживанию. Обтекаемая внутренняя геометрия управляет воздушным потоком, ограничивает турбулентность и улучшает разделение различных типов частиц.

Опциональные функции

• Балансирный вентилятор на выходе очищенного воздуха для помощи в работе.
• Внешняя шумопоглощающая облицовка для шумочувствительных установок.
• Пост-циклонная фильтрация (включая HEPA), если в разгрузке остаётся очень мелкая пыль.

Изображения (иллюстративно)

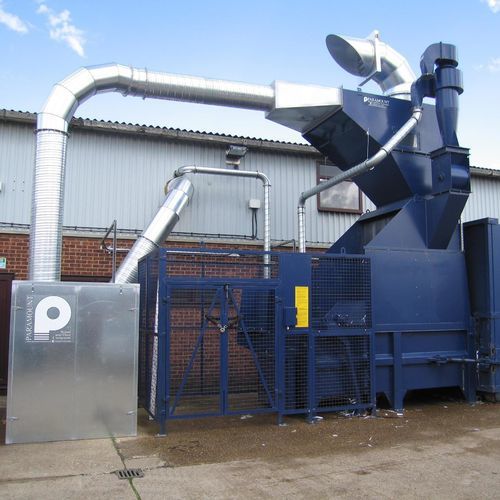

• Принцип работы Cyclone
• Ротационный клапан под небольшим Cyclone
• Малый циклон: вывод отходов в компактор через ротационный клапан

Характеристики / технические данные

• Тип: циклонная (вихревая) сепарационная установка
• Конструкция: верхняя круговая камера с верхним тангенциальным входом и нижним конусом
• Выход чистого воздуха: центральный осевой патрубок, выступающий ниже тангенциального входа
• Внутренность: гладкая, без спиральных направляющих (спроектирована для работы с лёгкими сетчатыми обрезками)
• Движущиеся части: отсутствуют (если не установлен опциональный балансирный вентилятор)
• Варианты разгрузки: приёмный бункер, компактор или брикетировщик
• Опциональные дополнения: балансирный вентилятор на выходе чистого воздуха; внешняя звукопоглощающая облицовка; пост-циклонная фильтрация, включая HEPA при необходимости
