обвязочный пресс, работающий до
30000 N

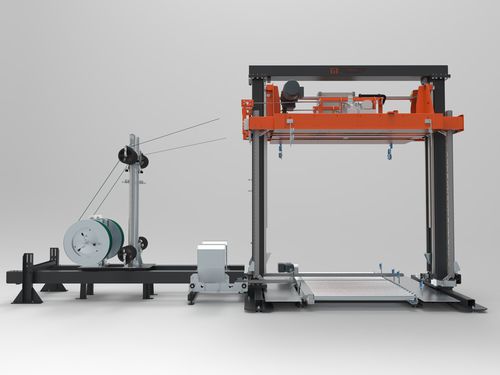

Для задач, которые еще не требуют высококлассного решения, PAMMINGER предлагает агрегат UP3.
Эта система с регулируемым усилием прессования до 30 кН обеспечивает пиковую производительность 140 паллет в час.
двухколонная конструкция с приводом стойки
и серводвигателем на борту.
Мощность прессования с помощью сервопривода регулируется.
- стабильная компактная конструкция
- закрытие ленты с помощью вибрационной сварки
- Мощность пресса регулируется с помощью сервопривода
Конструкция
- Машина с максимально возможной шириной прохода 2600 мм
- Работа с 3 агрегатами
- возможность установки до 3 ленточных рам
- Машина с максимально возможным проходом 3000 мм, минимальная высота транспортировки 300 мм
Базовая рама
прочная двухколонная конструкция с одной болтовой стойкой с каждой стороны двух колонн для движения подъема.
Прижимная плита
Оптимизированная по весу плита прессования приводится в движение серводвигателем и стойками. Машина рассчитана на максимальное усилие прессования 30 кН.
Точное и воспроизводимое усилие прессования, соответственно высота обвязки с помощью сервопривода. Обвязка агрегатов с сервисным положением 90°.
Положение обвязки/расстояние между обвязками: 440 / 625 мм. Обвязочный агрегат может перемещаться с помощью линейного двигателя и дополнительной линейной направляющей.
Управляющая электроника
Управление обвязочной машиной состоит из S7-1512 SP. Передача данных отдельных датчиков осуществляется через Profinet. Сервопреобразователь и частотный преобразователь используются для управления двигателем соответственно производительности пресса. Руководство пользователя осуществляется с помощью 7-дюймовой цветной сенсорной панели с различными уровнями пользователя для супервайзера, оператора машины и обслуживающего персонала. В общей сложности можно сохранить 250 программ обвязки.
---
