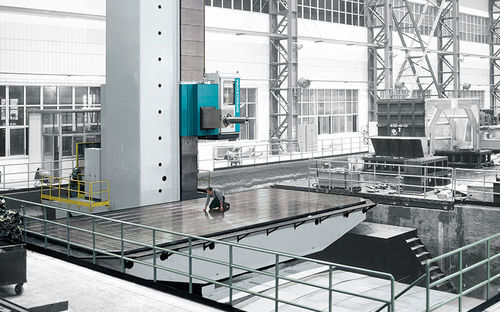

Горизонтальный роторный стол T seriesвертикальныйоткиднойдля токарной обработки
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Конфигурация
- горизонтальный, вертикальный, откидной
- Применение
- для фрезерования, для мехобработки материалов, для токарной обработки
- Другие характеристики
- ЧПУ, большого размера, для интенсивного использования, для высокой нагрузки, линейный, с линейным движением, высокая производительность
- Диаметр
МАКС.: 8 000 mm
(315 in)МИН.: 1 000 mm
(39 in)
Описание
Обзор
TH — PAMA поворотно-переводные фрезерные столы для горизонтальных станков
tr — PAMA поворотно-переводные фрезерные столы для горизонтальных станков
trt — PAMA поворотно-переводные фрезерно-токарные столы для горизонтальных и вертикальных станков
trv — PAMA переводные фрезерные столы для горизонтальных и вертикальных станков
THH / TTH — PAMA поворотно-переводные фрезерно-токарные столы для горизонтальных и вертикальных станков
tht — PAMA наклонные фрезерные столы для горизонтальных станков
Дополнительные технические замечания
Технические характеристики
- PAMA предлагает полный ассортимент столов для фрезерования и токарной обработки, разработанных для тяжёлой обработки, спроектированных и разработанных на предприятии PAMA в Роверето.
- Внутренне разработаны семейства наклонных столов для сектора ветроэнергетики и других тяжёлых применений.
TH — PAMA поворотно-переводные фрезерные столы для горизонтальных станков
- Гидростатические предварительно натянутые направляющие по линейной оси
- Гидростатически предварительно натянутая поворотная платформа по оси вращения
- Грузоподъёмность: 50 т до 600 т
- Размеры плиты стола: от 2 000 × 2 000 мм до 8 000 × 12 000 мм
- Линейный ход: от 1 500 мм до 8 000 мм
tr — PAMA поворотно-переводные фрезерные столы для горизонтальных станков
- Роликовые направляющие по линейной оси
- Гидростатически предварительно натянутая поворотная платформа по оси вращения
- Грузоподъёмность: 3 т до 50 т
- Размеры CNC-плиты: от 1 000 × 1 000 мм до 3 000 × 3 000 мм
- Линейный ход: от 1 500 мм до 5 000 мм
trt — PAMA поворотно-переводные фрезерно-токарные столы для горизонтальных и вертикальных станков
- Роликовые направляющие по линейной оси
- Гидростатический подшипник + опора для оси вращения
- Грузоподъёмность: 4 т до 15 т
- Скорость вращения CNC-стола: 160 об/мин до 350 об/мин
- Размеры CNC-плиты: от 1 250 мм до 2 500 мм
- Линейный ход: от 2 000 мм до 4 600 мм
- Опора вращающейся оси использует гибридную систему, сочетающую осевой/радиальный подшипник и гидростатический подшипник (патент PAMA)
trv — PAMA переводные фрезерные столы для горизонтальных и вертикальных станков
- Роликовые направляющие по линейной оси
- Грузоподъёмность: 15 т до 30 т
- Размеры CNC-плиты: от 1 500 × 5 000 мм до 2 500 × 10 000 мм
- Линейный ход: от 5 000 мм до 11 000 мм
THH / TTH — PAMA поворотно-переводные фрезерно-токарные столы для горизонтальных и вертикальных станков
- Гидростатические предварительно натянутые направляющие по линейной оси
- Гидростатически предварительно натянутая поворотная платформа
- Грузоподъёмность: 30 т до 300 т
- Скорость вращения CNC-стола: 45 об/мин до 120 об/мин
- Размеры CNC-плиты: от 3 000 мм до 8 000 мм
tht — PAMA наклонные фрезерные столы для горизонтальных станков
- Гидростатические предварительно натянутые направляющие по линейной оси
- Гидростатически предварительно натянутая поворотная платформа
- Максимальный угол наклона: 10°
- Грузоподъёмность: до 120 т
- Размеры плиты: до 5 000 × 5 000 мм
Дополнительные технические замечания
- Выбор семейства изделий зависит от грузоподъёмности и применения: одни серии используют роликовые направляющие, другие — гидростатически предварительно натянутые.
- Диапазоны размеров плит и линейных ходов охватывают от маленьких CNC-столов до очень больших плит для тяжёлой обработки.
Технические характеристики
- Типы направляющих: гидростатически предварительно натянутые или роликовые направляющие (в зависимости от серии)
- Опора оси вращения: гидростатически предварительно натянутая поворотная платформа или гидростатический подшипник + опора (гибридная схема осевой/радиальной + гидростатической подшипниковой поддержки для некоторых поворотных столов, патент PAMA)
- Диапазоны грузоподъёмности: 3 т до 600 т (поддиапазоны: 3–50 т, 4–15 т, 15–30 т, 30–300 т, 50–600 т)
- Размеры плиты: 1 000 × 1 000 мм до 8 000 × 12 000 мм (серийно специфика)
- Диапазоны линейного хода: 1 500 мм до 11 000 мм (зависит от серии)
- Скорости вращения CNC-стола: от 45 об/мин до 350 об/мин в зависимости от серии
- Максимальный наклон: до 10° для наклонных столов
