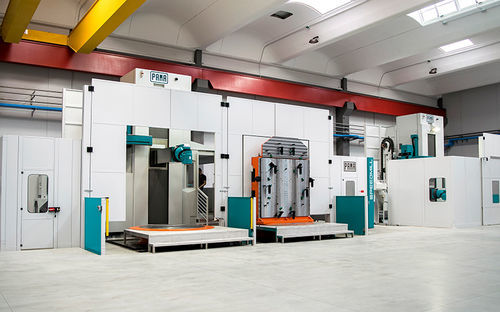

Фрезерный станок с ЧПУ 3 оси SPEEDMILL series

горизонтальныйсо стойкойдля крупногабаритных деталей

Обзор
Горизонтальные фрезерные станки PAMA Speedmill разработаны для обработки средних и крупных деталей, когда предпочтительно горизонтальное фрезерование. Конструкция ориентирована на демпфирование вибраций, динамику осей, высокую скорость шпинделя и точность обрабатываемых деталей.

Конструкция и исполнение
Станки имеют термически симметричную колонну с центрально установленной станиной/головкой и роликовые направляющие на осях X и Y для использования преимуществ динамики осей. Рамма (ram) направляется внутри головки с помощью гидростатических подшипников и оснащена системой обратной связи в реальном времени для компенсации тепловых удлинений, что повышает позиционную точность и жёсткость в месте возникновения вибраций.

Тепловой контроль и смазка
Фрезерные головки с креплением для CNC термически стабилизированы с помощью рециркуляции жидкости при контролируемой температуре. Для достижения высоких скоростей, точности и износостойкости кинематических узлов смазка осуществляется системами рециркуляции воздух‑масло или кондиционированного масла.

Варианты конфигурации

• широкий ассортимент фрезерных или токарных столов
• широкий ассортимент магазинов инструментов и магазинов для инструментов и головок с креплением для CNC

ЧПУ
Ассортимент может быть сконфигурирован с использованием ЧПУ Siemens, Heidenhain или Fanuc в зависимости от производственных требований.

Техническая информация (сводка)
Ход по оси X (колонна): 5000 мм
Ход по оси Y (головка): 2000 - 5000 мм
Ход по оси Z (ram): 1200 - 2000 мм
Сечение ram: 430x430 - 500x500 мм
Передача шпинделя: Direct Drive
Мощность шпинделя (S1): 66 - 90 кВт
Крутящий момент шпинделя (S1): 822 - 2494 Нм
Частота вращения шпинделя: 4000 - 6000 об/мин
Универсальная головка - мощность шпинделя (S1): 37 / 50 кВт
Универсальная головка - крутящий момент шпинделя (S1): 1000 / 1200 Нм
Универсальная головка - частота вращения шпинделя: 6000 об/мин
Универсальная головка - позиционирование осей A/C: 360000 n°
Быстрая подача по осям X, Y, Z: до 35000 мм/мин

Характеристики / технические спецификации

• Термически симметричная колонна с центрально установленной головкой
• Роликовые направляющие на осях X и Y
• Ram, направляемый гидростатическими подшипниками с температурной компенсацией в реальном времени
• Термическая стабилизация головок CNC через контролируемую рециркуляцию жидкости
• Смазка посредством систем рециркуляции воздух‑масло или кондиционированного масла
• Ходы ram (Y) до 5000 мм; ходы Z ram между 1200 и 2000 мм
• Опции сечения ram: 430x430 мм; 500x500 мм
• Частоты вращения шпинделя: 4000 - 6000 об/мин; универсальная головка до 6000 об/мин
• Диапазоны мощности шпинделя: главный шпиндель 66-90 кВт; универсальная головка 37/50 кВт
• Диапазоны крутящего момента шпинделя до 2494 Нм
• Быстрая подача до 35000 мм/мин
