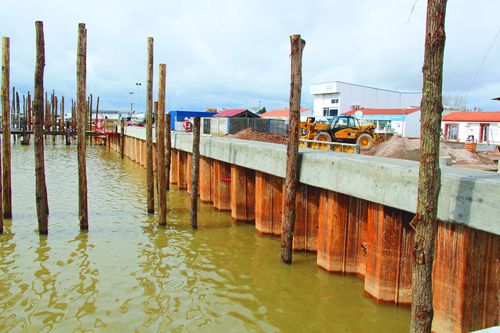

Обшивка для фасада

Опорные кронштейны/консоли REDEB и многообразные панели/платформы SOFFIT для нагрузок до 1,5 или 2 тонн на консоль в зависимости от типа шпунта предназначены для огораживания шпунтовых свай без необходимости сварки или бурения шпунта (за исключением некоторых свай AZ шириной 700 мм). При использовании специального оборудования (кнопка локации и МДБС) возможна установка оголовков весом до 3 тонн на консоль. 1) Установите кронштейны REDEB, как указано в главе "Монтаж кронштейнов REDEB". Убедитесь, что они находятся на нужной высоте, что болты затянуты правильно (до 180 Нм) и что они расположены горизонтально, используя спиртовой уровень. 2) Установите задний упор на конце длинного рычага и прикрутите его к кронштейну (см. рис. 1). 3) Опустите панели SOFFIT на кронштейны. По возможности убедитесь, что передний край панели плотно прилегает к внешнему краю шпунтовых свай. Используйте деревянные клинья, чтобы продвинуть панель вперед к шпунтовой стенке, т.е. вбейте их между задним упором и панелью. Это предотвратит смещение панелей софитов назад. Задние упоры также примут на себя любую горизонтальную нагрузку в этом направлении (рис. 2). 4) Защитное ограждение является неотъемлемой частью панели. 5) Используя молоток, слегка постучите по концам каждого из прутьев из нержавеющей стали, пока все они не упрутся в шпунтовые сваи; начните с вбивания прутьев в центр поддона свай, а затем двигайтесь наружу. Обильно смажьте прутья маслом для затворов. 6) Теперь можно установить боковые жалюзи прямо на верхние бруски панели софитов. Для облегчения позиционирования боковых жалюзи можно использовать зажимную планку на верхней стороне панели. (рис. 3).
