Генератор кислорода для процесса ONG-100M

PSA

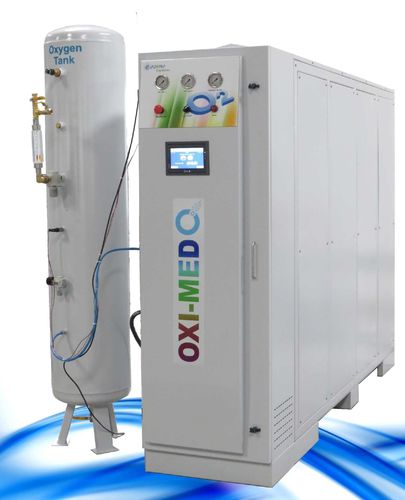

КИСЛОРОДНАЯ УСТАНОВКА -PSA ТЕХНОЛОГИЯ Генераторы кислорода OxyNxtGen - серии ONG - это установки для получения кислорода на месте. В данной модели установка содержит генератор кислорода с воздушным компрессором, осушителем воздуха и ресивером с фильтрующими принадлежностями в виде единого встроенного блока, модуль PSA и ресиверный бак для кислорода отдельно устанавливаются на полу. Наши генераторы кислорода работают по технологии адсорбции с колебанием давления. В генераторах кислорода Ozone Engineers OxyNxtGen используются импортные молекулярные сита на основе цеолита. Давление подачи может быть установлено максимум от 3 до 4 бар (г). ОПИСАНИЕ ОСНОВНОГО ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА СИСТЕМЫ ГЕНЕРАТОРА КИСЛОРОДА Нормальный поток воздуха через генератор PSA показан на рисунке ниже. После выхода из фильтра сжатый воздух регулируется до 4,0 - 6,0 бар (г) и затем направляется пневматическими клапанами в одну из двух абсорбционных колонн, содержащих молекулярное сито. Молекулярное сито обладает уникальным свойством: оно физически притягивает или адсорбирует азот из воздуха, оставляя кислород для прохождения в резервуар с продуктом, а при насыщении азотом может снова очистить сито путем продувки кислородом в условиях пониженного давления. Генератор PSA состоит из двух абсорбционных колонн, работающих в попеременном режиме, т.е. процессы всегда идут в противофазе друг с другом таким образом, что одна абсорбционная колонна с очищенным ситом подает кислород, в то время как другая абсорбционная колонна регенерирует насыщенное сито. Через определенный заданный период времени процессы меняются, так что первая абсорбционная колонна теперь регенерирует насыщенное сито, а вторая подает кислород через очищенное сито.
