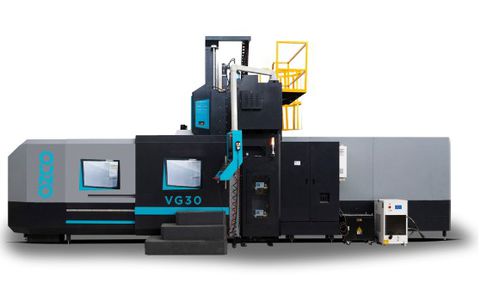

Обрабатывающий центр ЧПУ 3 оси VG30
вертикальныйс двойной стойкойс поворотным столом

Обрабатывающий центр ЧПУ 3 оси - VG30  - Ozco Metalworking Machines - вертикальный / с двойной стойкой / с поворотным столом
Обрабатывающий центр ЧПУ 3 оси - VG30  - Ozco Metalworking Machines - вертикальный / с двойной стойкой / с поворотным столом
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Структура
с двойной стойкой, с поворотным столом
Передний конец шпинделя
BT 50
Количество инструментов
30 инструментов
Другие характеристики
CE
Ход Х

3 000 mm
(118,11 in)

Ход Y

1 500 mm
(59,06 in)

Ход Z

1 500 mm
(59,06 in)

Скорость вращения

6 000 rpm
(37 699 rad.min-1)

Мощность

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Грузоподъемность стола

2 400 kg
(5 291 lb)

Точность позиционирования

0,02 mm, 0,03 mm
(0,00079 in, 0,00118 in)

Повторяемость

0,015 mm, 0,02 mm
(0,00059 in, 0,00079 in)

Общий вес

18 000 kg
(39 683,21 lb)

Габаритная длина

7 600 mm
(299,2 in)

Габаритная ширина

3 300 mm
(129,9 in)

Общая высота

3 750 mm
(147,6 in)

Описание

- Шариковые винты (HIWIN, Тайвань) - Подшипники (NSK, Япония) - Шпиндель (ROYAL, Тайвань) - Центральный смазочный узел (HERG, Япония) - Пневматический блок (AIRTAC, Тайвань) - Электрическая система (SCHNEIDER, Франция) - Инструментальный магазин типа ARM (POJU, Тайвань) - Контроллер Mitsubishi M80A с - 15" ЖК-экраном для всех моделей - 20 бар CTS (охлаждающая жидкость через шпиндель) - Пистолет для подачи воздуха и охлаждающей жидкости - Жесткая резьба - Автоматическое отключение питания M30 - Полный пакет формовки в контроллере - Теплообменник на электрическом шкафу - Выравнивающие винты и подкладки - Рабочий свет - Сигнальная лампа 3-цветная - Центральное смазочное устройство - Система охлаждения шпиндельной бабки - Воздух через шпиндель - Интерфейс RS232 - P05 10.000 Функция плавных поворотов в контроллере - Маховик MPG - Полностью закрытая кабина - 2 спиральных + 1 цепной конвейер - Готовая система электрических жгутов для поворотного стола с ЧПУ - Маслоотделитель для разделения масла и охлаждающей жидкости направляющих - Линейные весы Heidenhain - Линейные весы Fagor - Автоматическая прямоугольная фрезерная головка - Фрезерная головка 90° - Автоматическая настройка инструмента - Вертикальный/горизонтальный магазин инструментов - Поворотный стол с ЧПУ - Коробка передач ZF - 50 бар CTS (охлаждающая жидкость через шпиндель) Размер стола - 3000x1300 мм Размер Т-образного паза - 22/9/130 мм Расстояние между двумя портальными колоннами - 1600 мм Расстояние между шпинделем и столом - 150-900 мм Диаметр шпинделя - 160 мм Скорость режущей пластины - 1-8000 мм/мин Блок управления - Mitsubishi M80A Драйвер и энкодер - Mitsubishi Мощность крутящего момента главного двигателя - 70/118 НМ Размер направляющих линейных роликов по оси X - RGW45CC3R*2 Размер направляющих линейных роликов по оси Y - RGH45CA2R*2 Диаметр ведущего винта X - R63-16-3669 Диаметр ведущего винта Y - R40-8K5-1795-2075 Диаметр ведущего винта Z - R40-6K5-980-1278

---
