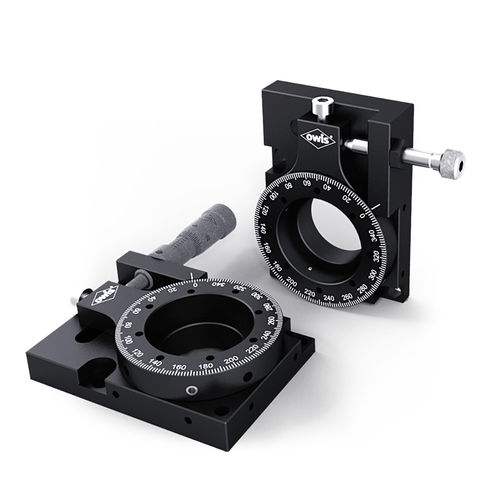

Вертикальный координатный стол WV 40 series

ротационныйс ручным управлением1 ось

-для использования с SYS 40 -держатель ø 25 мм / 25,4 мм (1") и отверстие ø 20 мм -тонкая регулировка с помощью винта с точной резьбой или микрометра ХАРАКТЕРИСТИКИ -для использования с SYS 40 -грубая и точная регулировка -с помощью винта с мелкой резьбой или микрометра -для вертикального или горизонтального использования -устойчивый к деформации алюминий -без бликов, черное анодирование способы установки -на ползуне -с ADP 40-DTF на штифте Ступени угловой регулировки WV 40 сочетают в себе грубую регулировку (360°) с точной регулировкой. При ослаблении зажимного винта на регулировочном обруче монтажные вставки можно регулировать бесступенчато. При затягивании зажимного винта монтажные вставки можно повернуть на 25° (±12,5°) с помощью микрометра или винта с мелкой резьбой. При вертикальном монтаже в SYS 40 WV 40 позволяют регулировать установленную оптику (ø 25 мм / 25,4 мм (1")) благодаря 20-миллиметровому отверстию. Возможна горизонтальная установка в SYS 40: Либо с помощью одной направляющей RT 40-40 (верхний край WV 40, на 5 мм ниже высоты системы), либо с помощью двух направляющих RT 40-10-R-WV40 (верхний край WV 40, на 10 мм ниже высоты системы).
