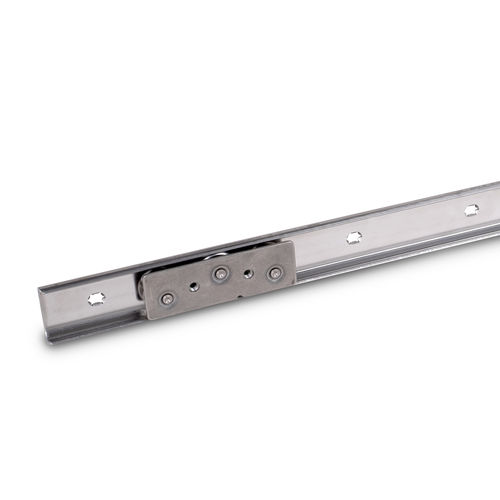

Линейная направляющая с роликами GN 1490

на профильной рейке

Системы линейных направляющих GN 1490 обычно устанавливаются парами, с горизонтальным выравниванием, вертикально (как показано на рисунке) или перпендикулярно. Они используются там, где необходимо выполнять простые линейные перемещения, например, в автоматизации или в транспортном или машинном машиностроении. Оптимальные характеристики перемещения в сочетании с низкими требованиями к техническому обслуживанию достигаются благодаря кулачковым роликовым кареткам, согласованным с направляющими без какого-либо люфта. Система готова к работе сразу после установки кареток с кулачковыми роликами. Системы линейных направляющих состоят из направляющей шины, одной или двух кареток с кулачковыми роликами и выбранного количества концевых упоров. Детали поставляются в разобранном виде. Направляющая шина может быть установлена как с левой, так и с правой стороны. При установке кареток с кулачковыми роликами необходимо учитывать направление, в котором принимается нагрузка (маркировочная насечка). Необходимо соблюдать инструкции по смазке и техническому обслуживанию.
