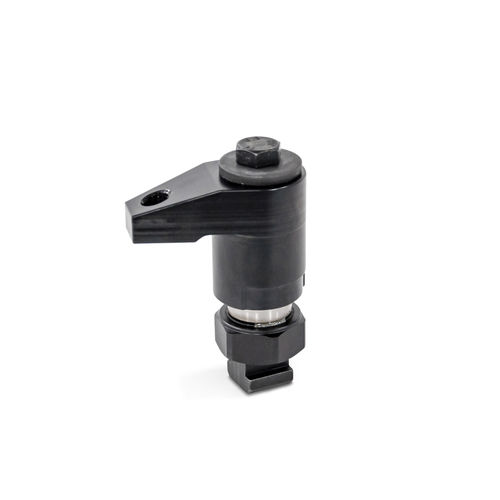

Механический зажимное приспособление GN 9192

для обрабатываемых деталейкомпактныйрегулируемый

Струбцины GN 9192 - это компактные зажимные элементы для быстрого и надежного зажима при изготовлении инструментов и приспособлений. Вращение и затягивание зажимного винта или регулируемого ручного рычага перемещает зажимной рычаг вниз для зажима заготовки. Зажимной рычаг можно поворачивать от руки на 360°, что позволяет быстро и легко вставлять и вынимать заготовки сверху. Резьба на зажимном рычаге d3 может использоваться для позиционирования элементов и зажимных колодок. Позиционирующее кольцо GN 9192.2, поставляемое в качестве принадлежности, ограничивает диапазон поворота зажимных приспособлений влево или вправо на 110° с помощью позиционирующего штифта. Положение кольца можно регулировать, чтобы обеспечить надежное достижение зажимного положения при повороте зажима над позиционирующим пальцем. Зажимы, направленные вниз, могут быть ввинчены непосредственно, например, в монтажную плиту, или закреплены на столах станков с Т-образными пазами. Для увеличения высоты зажима можно использовать цилиндры высоты GN 9192.3. Регулируемый ручной рычаг (тип K) поставляется в свободном состоянии.
