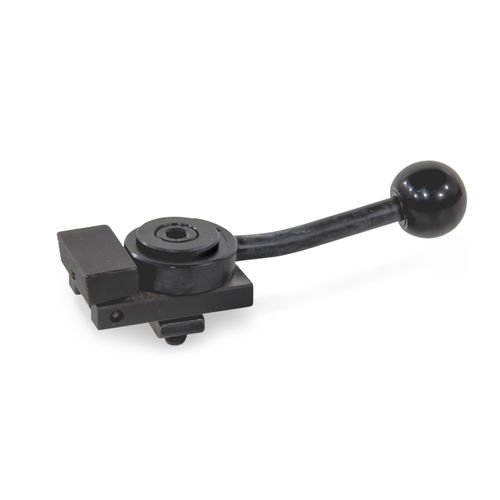

Натяжной патрон с пружиной GN 9190

с Т-образными пазамимеханический

В боковых зажимах GN 9190 заготовки зажимаются поворотной зажимной губкой. Зажимное усилие действует сбоку и сверху, притягивая заготовку и зажимая ее о неподвижные упоры и опорную поверхность. Зажимной ход зажимной губки происходит благодаря поворотному движению эксцентрикового кулачкового рычага. При отпускании рычага зажимная губка возвращается назад под действием пружины. Небольшая общая высота боковых зажимов позволяет обрабатывать заготовку по всей поверхности. Боковые зажимы могут ввинчиваться непосредственно, например, в монтажную плиту, или крепиться к столам станков с помощью Т-образных пазов. Кроме того, они могут быть установлены в любом положении перпендикулярно Т-образному пазу с помощью опорных блоков GN 9190.3 с пазами, которые поставляются в качестве дополнительного оборудования.
