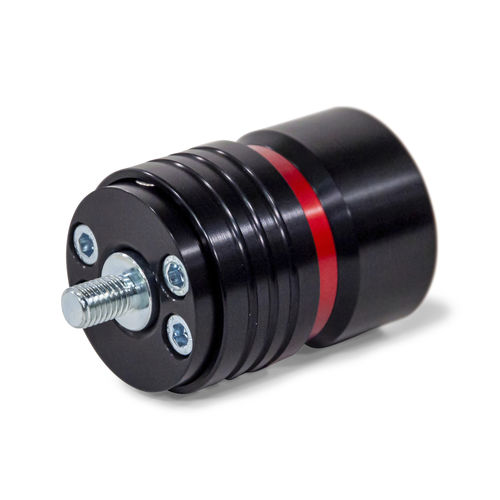

Быстроразъемное соединение GN 1050

из сталис быстрым отсоединением

Быстроразъемные соединения GN 1050 позиционируют и соединяют компоненты без использования инструментов с помощью шпилек GN 1050.1 для плотной и повторяемой посадки. При повторяющихся настройках машин или узлов, требующих неудобного использования отвертки, быстроразъемные соединения можно использовать на приспособлениях или производственных линиях для эффективного монтажа направляющих, крышек или дополнительных устройств. Кнопка безопасной блокировки защищает от случайного открытия муфты. При нажатии на кнопку втулка может перемещаться в осевом направлении, чтобы разблокировать шпильку, вставленную в паз с внутренней стороны. В то же время снаружи становится видно красное кольцо, указывающее на разблокированное состояние. Муфты не передают крутящий момент. Если на одном узле используется несколько муфт, то для компенсации радиального и осевого смещения можно использовать кодировку L. В отверстиях d3 могут находиться штифты цилиндра или кулачка для позиционирования муфты, если это необходимо. Для кодировки L отверстия под штифты должны быть пропорционально больше, чтобы обеспечить радиальную регулировку. Фланцы GN 1050.2 поставляются как дополнительное оборудование для монтажа муфт и шпилек и обеспечивают дополнительные возможности крепления.
