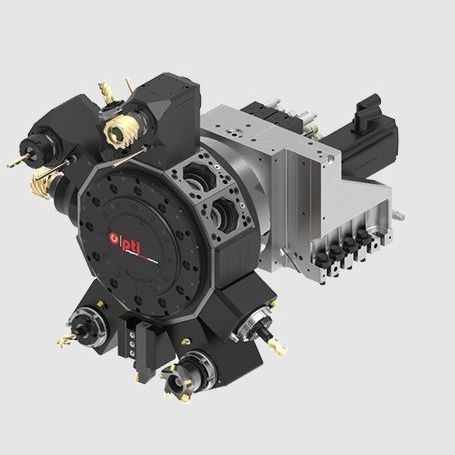

Ручная зажимная система PTI

вала

СТАНДАРТИЗИРОВАННЫЙ ТОКАРНЫЙ ИНТЕРФЕЙС PTI (Polygonal Turning Interface) - это инновационный инструментальный интерфейс, который поднимает уровень техники на совершенно новый уровень и позволяет стандартизировать револьверные головки токарных станков. Основной конструктивной особенностью интерфейса является его восьмисторонний многоугольный конус с плоской посадкой. В системе PTI статические и приводные инструменты зажимаются с помощью системы быстрого зажима OTT-JAKOB. Интерфейс имеет отверстия для охлаждающей жидкости и уплотнительного воздуха. Также предусмотрен интерфейс для передачи данных и энергии, что позволяет интегрировать PTI в среду Industry 4.0. PTI доступен в размерах PTI42, PTI54 и PTI65. PTI был разработан в рамках совместного исследовательского проекта, в котором компания OTT-JAKOB была одним из основных участников. Конечной целью является стандартизация вала, держателя и муфты. Необходимые для этого шаги предпринимаются в настоящее время после успешного выхода на рынок. Превосходная жесткость при кручении и точность повторения Многоугольный конус обеспечивает передачу крутящего момента с фиксацией формы. Эта конструктивная особенность также делает возможным точное позиционирование повтора. В результате отпадает необходимость в ручной настройке инструментов. Лучшая жесткость на изгиб Благодаря фитингу заподлицо система PTI может выдерживать большие изгибающие моменты. Возможность зажима с помощью четырех винтов обеспечивает дополнительную жесткость при изгибе. Более быстрая замена инструмента Система быстрого зажима от OTT-JAKOB значительно экономит время при смене инструмента и эффективно снижает затраты на оборудование. Инструменты зажимаются и разжимаются с помощью простого винта, приводимого в действие динамометрическим ключом.
