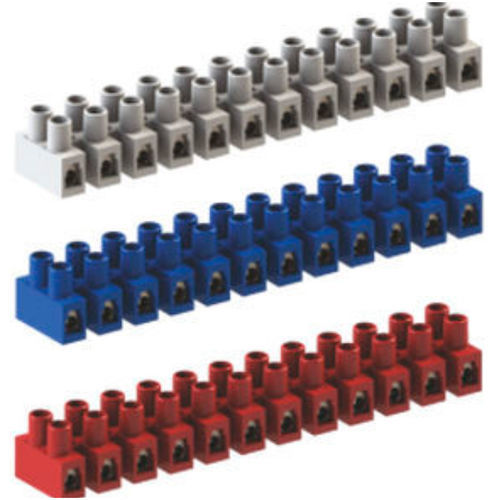

Изолированная клеммная колодка YPLS series

из пластмассы10 полюсов6 полюсов

Продукт
Клеммные блоки YPLS 01–05 предназначены для надежных проводных соединений в промышленных электрических установках; доступны для сечений проводников от 2,5 до 25 мм² и с различным числом полюсов в зависимости от модели.

Материалы и характеристики
Материал: полиамид, поликарбонат, полиэтилен
Вставка: латунь, никелированная
Диапазон температур: -20 +100 °C
Номинальный ток: EN 60998-2-1 24 A
Номинальное напряжение: 400 V
Сертификация: TSE сертификация для белой версии

Технические данные
Code | Type mm. | Size | Number of ways | A mm. | B mm. | C mm. | D mm. | E mm. | F mm. | K mm. | L mm. | M mm. | N mm. | S mm. | Z mm.
YPLS 01 | 2,5 - 4 | 01 | 12 | 117,5 | 10 | 17,5 | 3,5 | 19,5 | 7,6 | 6,5 | 10 | 3,5 | 10 | 4,5 | M 3
YPLS 02 | 4-6 | 02 | 12 | 135 | 10,5 | 18,7 | 4 | 21,3 | 8,6 | 7,7 | 11,6 | 4 | 11,6 | 5,5 | M 3,5
YPLS 03 | 6-10 | 03 | 10 | 142 | 12,5 | 21,5 | 4 | 22 | 10,2 | 10 | 14,5 | 4,5 | 14,7 | 7 | M 4
YPLS 04 | 10-16 | 04 | 6 | 97,5 | 15,2 | 25 | 5 | 30 | 11,5 | 11,85 | 16,85 | 5 | 14,85 | 9 | M 5
YPLS 05 | 16-25 | 05 | 6 | 103,5 | 16,7 | 26,7 | 5 | 30 | 11,8 | 13 | 18 | 5 | 18 | 10 | M 5

Характеристики / Технические спецификации

• Материал: полиамид, поликарбонат, полиэтилен
• Вставка: латунь, никелированная
• Диапазон температур: -20 до +100 °C
• Номинальный ток: EN 60998-2-1 24 A
• Номинальное напряжение: 400 V
• Сертификация: TSE сертификация для белой версии
• Доступные коды/модели: YPLS 01, YPLS 02, YPLS 03, YPLS 04, YPLS 05
