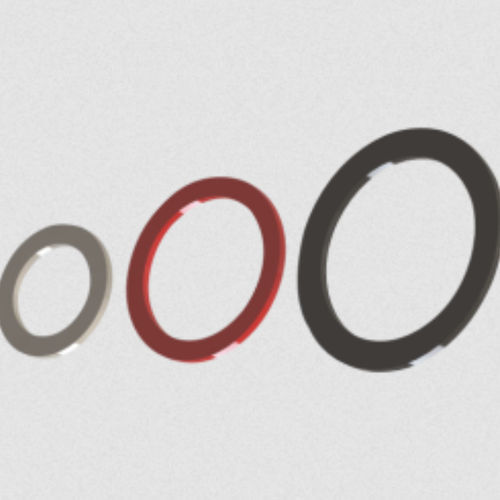

Плоская шайба RN-TPV-G series

для уплотнениятермопластичный вулканизированный эластомер

Изделие
Плоская шайба серии RN-TPV для газовых соединений (материал: TPV).

Детали
Материал: TPV
Температурный диапазон: -20 °C до +100 °C

Технические данные
Код | Размер | Внутренний диаметр | Внешний диаметр | Толщина
RN-TPV-G38 | G3/8" | 16,5 мм | 23 мм | 1,5 мм
RN-TPV-G12 | G1/2" | 21 мм | 26 мм | 1,5 мм
RN-TPV-G34 | G3/4" | 26,5 мм | 33 мм | 1,5 мм
RN-TPV-G100 | G1" | 33 мм | 42 мм | 1,5 мм
RN-TPV-G114 | G11/4" | 42 мм | 50 мм | 2 мм
RN-TPV-G112 | G11/2" | 48 мм | 58 мм | 2 мм
RN-TPV-G200 | G2" | 59,5 мм | 69 мм | 2 мм
RN-TPV-G212 | G21/2" | 75 мм | 80 мм | 2 мм
RN-TPV-G300 | G3" | 88 мм | 99 мм | 2 мм

Характеристики / Технические спецификации

• Материал: TPV
• Температурный диапазон: -20 °C до +100 °C
• Доступные коды и размеры:
  • RN-TPV-G38 — Размер G3/8" — Внутренний диаметр 16,5 мм — Внешний диаметр 23 мм — Толщина 1,5 мм
  • RN-TPV-G12 — Размер G1/2" — Внутренний диаметр 21 мм — Внешний диаметр 26 мм — Толщина 1,5 мм
  • RN-TPV-G34 — Размер G3/4" — Внутренний диаметр 26,5 мм — Внешний диаметр 33 мм — Толщина 1,5 мм
  • RN-TPV-G100 — Размер G1" — Внутренний диаметр 33 мм — Внешний диаметр 42 мм — Толщина 1,5 мм
  • RN-TPV-G114 — Размер G11/4" — Внутренний диаметр 42 мм — Внешний диаметр 50 мм — Толщина 2 мм
  • RN-TPV-G112 — Размер G11/2" — Внутренний диаметр 48 мм — Внешний диаметр 58 мм — Толщина 2 мм
  • RN-TPV-G200 — Размер G2" — Внутренний диаметр 59,5 мм — Внешний диаметр 69 мм — Толщина 2 мм
  • RN-TPV-G212 — Размер G21/2" — Внутренний диаметр 75 мм — Внешний диаметр 80 мм — Толщина 2 мм
  • RN-TPV-G300 — Размер G3" — Внутренний диаметр 88 мм — Внешний диаметр 99 мм — Толщина 2 мм
