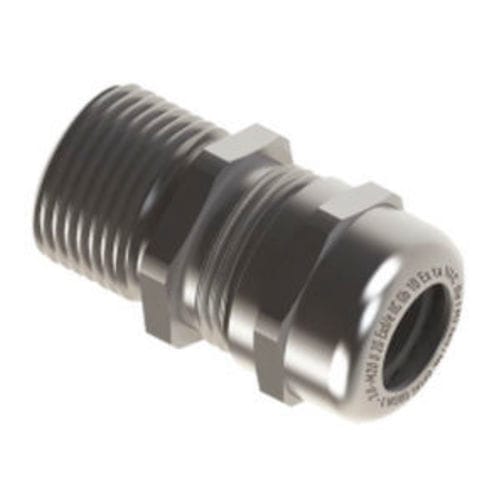

Кабельная втулка из латуни UAGT seriesиз никелевой латунииз алюминияиз нержавеющей стали
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Материал
- из никелевой латуни, из латуни, из нержавеющей стали, из алюминия
- Уровень защиты
- взрывозащищенная, с экранированием CEM, IP68, непробиваемая
- Другие характеристики
- метрическая, для армированного кабеля, с резьбой
- Диаметр кабеля
МИН.: 4 mm
(0,16 in)МАКС.: 63 mm
(2,48 in)- Диаметр резьбы
МИН.: 16 mm
(0,63 in)МАКС.: 80 mm
(3,15 in)- Диапазон зажима
МИН.: 4 mm
(0,2 in)МАКС.: 63 mm
(2,5 in)- Рабочая температура
МИН.: -60 °C
(-76 °F)МАКС.: 180 °C
(356 °F)
Описание
Продукт
Тип: Экранированный EMC ввод Ex UAGT, пригоден для бронированных кабелей
Код защиты: I M2 Ex db I Mb / I M2 Ex eb I Mb; II 2G Ex db IIC Gb / II 2G Ex eb II Gb; II 2D Ex tb IIIC Db
Сертификат: IEP 14 ATEX 0217X
Материалы: латунь MS58 (опционально никелированная), нержавеющая сталь AISI303 / AISI316L, алюминий
Заземляющий конус: латунь MS58 (опционально никелированная)
Запирающее кольцо: нержавеющая сталь AISI303 / AISI316L
Стандарты: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
Класс защиты: IP68
Температурные диапазоны (по материалу уплотнения): NBR -30 °C до +120 °C; Неопрен -40 °C до +100 °C; Силикон -60 °C до +180 °C; TPE/V -30 °C до +100 °C
Область применения: ZONE1, ZONE2, ZONE21, ZONE22; Газовые группы IIA, IIB, IIC
Совместимость с кабелями: Экранированные линии и экранированные кабели; подходит для бронированных кабелей
Технические данные (exd варианты) — ключевые строки размеров
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — Диапазон зажима мм: 4-8 — Ключ B: 18 — Ключ C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — Диапазон зажима мм: 6-12 — Ключ B: 22 — Ключ C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — Диапазон зажима мм: 10-14 — Ключ B: 27 — Ключ C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — Диапазон зажима мм: 13-18 — Ключ B: 30 — Ключ C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — Диапазон зажима мм: 13-18 — Ключ B: 34 — Ключ C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — Диапазон зажима мм: 18-25 — Ключ B: 40 — Ключ C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — Диапазон зажима мм: 18-25 — Ключ B: 43 — Ключ C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — Диапазон зажима мм: 22-32 — Ключ B: 50 — Ключ C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — Диапазон зажима мм: 22-32 — Ключ B: 55 — Ключ C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — Диапазон зажима мм: 30-38 — Ключ B: 60 — Ключ C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — Диапазон зажима мм: 33-44 — Ключ B: 70 — Ключ C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — Диапазон зажима мм: 45-50 — Ключ B: 70 — Ключ C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — Диапазон зажима мм: 50-63 — Ключ B: 90 — Ключ C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — Диапазон зажима мм: 45-55 — Ключ B: 85 — Ключ C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — Диапазон зажима мм: 50-63 — Ключ B: 90 — Ключ C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — Диапазон зажима мм: 50-63 — Ключ B: 90 — Ключ C: 90
Технические данные (exe варианты) — примерные строки
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — Диапазон зажима мм: 4-8 — Ключ B: 18 — Ключ C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — Диапазон зажима мм: 6-12 — Ключ B: 22 — Ключ C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — Диапазон зажима мм: 10-14 — Ключ B: 27 — Ключ C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — Диапазон зажима мм: 13-18 — Ключ B: 30 — Ключ C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — Диапазон зажима мм: 13-18 — Ключ B: 34 — Ключ C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — Диапазон зажима мм: 18-25 — Ключ B: 40 — Ключ C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — Диапазон зажима мм: 18-25 — Ключ B: 43 — Ключ C: 40
Дополнительная информация
Семейство продукции: Ex-proof EMC Type Cable Glands - UAGT Series
Технические характеристики / спецификации
Тип: Экранированный EMC ввод Ex UAGT, пригоден для бронированных кабелей
Код защиты: I M2 Ex db I Mb / I M2 Ex eb I Mb; II 2G Ex db IIC Gb / II 2G Ex eb II Gb; II 2D Ex tb IIIC Db
Сертификат: IEP 14 ATEX 0217X
Материалы: латунь MS58 (опционально никелированная), нержавеющая сталь AISI303 / AISI316L, алюминий
Заземляющий конус: латунь MS58 (опционально никелированная)
Запирающее кольцо: нержавеющая сталь AISI303 / AISI316L
Стандарты: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
Класс защиты: IP68
Температурные диапазоны (по материалу уплотнения): NBR -30 °C до +120 °C; Неопрен -40 °C до +100 °C; Силикон -60 °C до +180 °C; TPE/V -30 °C до +100 °C
Область применения: ZONE1, ZONE2, ZONE21, ZONE22; Газовые группы IIA, IIB, IIC
Совместимость с кабелями: Экранированные линии и экранированные кабели; подходит для бронированных кабелей
Технические данные (exd варианты) — ключевые строки размеров
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — Диапазон зажима мм: 4-8 — Ключ B: 18 — Ключ C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — Диапазон зажима мм: 6-12 — Ключ B: 22 — Ключ C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — Диапазон зажима мм: 10-14 — Ключ B: 27 — Ключ C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — Диапазон зажима мм: 13-18 — Ключ B: 30 — Ключ C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — Диапазон зажима мм: 13-18 — Ключ B: 34 — Ключ C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — Диапазон зажима мм: 18-25 — Ключ B: 40 — Ключ C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — Диапазон зажима мм: 18-25 — Ключ B: 43 — Ключ C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — Диапазон зажима мм: 22-32 — Ключ B: 50 — Ключ C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — Диапазон зажима мм: 22-32 — Ключ B: 55 — Ключ C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — Диапазон зажима мм: 30-38 — Ключ B: 60 — Ключ C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — Диапазон зажима мм: 33-44 — Ключ B: 70 — Ключ C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — Диапазон зажима мм: 45-50 — Ключ B: 70 — Ключ C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — Диапазон зажима мм: 50-63 — Ключ B: 90 — Ключ C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — Диапазон зажима мм: 45-55 — Ключ B: 85 — Ключ C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — Диапазон зажима мм: 50-63 — Ключ B: 90 — Ключ C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — Диапазон зажима мм: 50-63 — Ключ B: 90 — Ключ C: 90
Технические данные (exe варианты) — примерные строки
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — Диапазон зажима мм: 4-8 — Ключ B: 18 — Ключ C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — Диапазон зажима мм: 6-12 — Ключ B: 22 — Ключ C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — Диапазон зажима мм: 10-14 — Ключ B: 27 — Ключ C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — Диапазон зажима мм: 13-18 — Ключ B: 30 — Ключ C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — Диапазон зажима мм: 13-18 — Ключ B: 34 — Ключ C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — Диапазон зажима мм: 18-25 — Ключ B: 40 — Ключ C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — Диапазон зажима мм: 18-25 — Ключ B: 43 — Ключ C: 40
Дополнительная информация
Семейство продукции: Ex-proof EMC Type Cable Glands - UAGT Series
Технические характеристики / спецификации
- Серия / Модель: UAGT Series
- Тип: Экранированный EMC ввод Ex, пригоден для бронированных кабелей
- Сертификаты: IEP 14 ATEX 0217X (наличен ATEX сертификат)
- Материалы: латунь MS58 (опционально никелированная), нержавеющая сталь AISI303 / AISI316L, алюминий
- Заземляющий конус: латунь MS58 (опционально никелированная)
- Запирающее кольцо: нержавеющая сталь AISI303 / AISI316L
- Соответствие стандартам: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
- Класс защиты: IP68
- Температурные режимы по материалу уплотнения: NBR -30 °C до +120 °C; Неопрен -40 °C до +100 °C; Силикон -60 °C до +180 °C; TPE/V -30 °C до +100 °C
- Зоны / Газовые группы: Подходит для ZONE1, ZONE2, ZONE21, ZONE22; Газовые группы IIA, IIB, IIC
- Совместимость кабелей: Экранированные линии и экранированные кабели; широкий диапазон зажима в зависимости от размера (например: 4-8 мм до 50-63 мм)
- Доступные размеры: Несколько размеров от M16 до крупных метрических резьб (например: M16, M20, M25, M32, M40, M50, M63, M72, M75, M80)
