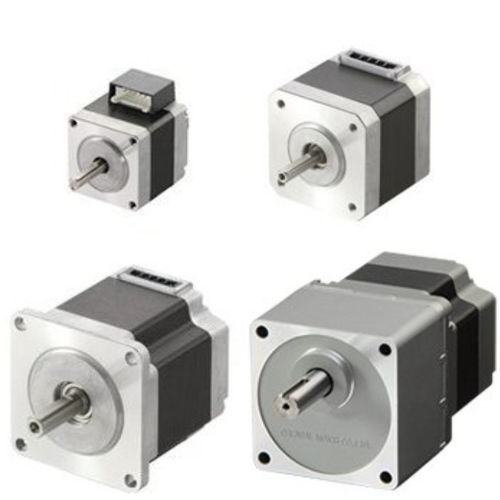

Пятифазный шаговый двигатель серии PKP обладает сбалансированными характеристиками, характеризующимися высоким крутящим моментом, низкой вибрацией и низким уровнем шума.
- 0,72° (500 импульсов/об.) и 0,36° (1000 импульсов/об.)
- Новая пятиугольная обмотка
- Энкодеры - разрешение 500 строк
- Моторный кабель приобретается отдельно (*необходимо)
Высокая точность
В общем случае точность остановки при микрошаговом режиме работы ниже, чем при полношаговом, и этот эффект более заметен при использовании двигателя с углом поворота 1,8°. В этой ситуации использование шагового двигателя 0,72°/0,36° вместе с 5-фазным драйвером CVD позволяет повысить точность позиционирования.
Точность остановки:
0.72° = ±0,05° (±3 аркмин)
0.36° = ±0,034° (±2 аркмин)
Низкая вибрация и низкий уровень шума
Поскольку базовый угол шага невелик и составляет 0,72° (0,36° для типа с высоким разрешением), вибрации и шум ниже, чем у двухфазного шагового двигателя с базовым углом шага 1,8°. Кроме того, вибрации и шум могут быть еще больше снижены при использовании 5-фазного шагового двигателя и 5-фазного драйвера CVD.
Прямая замена 2-фазных двигателей
Наши 5-фазные шаговые двигатели теперь доступны в нескольких типоразмерах рамы, что позволяет напрямую заменить стандартные 2-фазные двигатели, обеспечивая повышенное разрешение и снижение вибрации в вашем приложении.
Гибридный шаговый двигатель представляет собой комбинацию двигателей с переменным коэффициентом трансформации и двигателей с постоянными магнитами. Ротор гибридного шагового двигателя намагничен в осевом направлении, как у шагового двигателя с постоянными магнитами, а статор питается электромагнитным током, как у шагового двигателя с переменным шагом. И статор, и ротор имеют многозубую форму.
---
