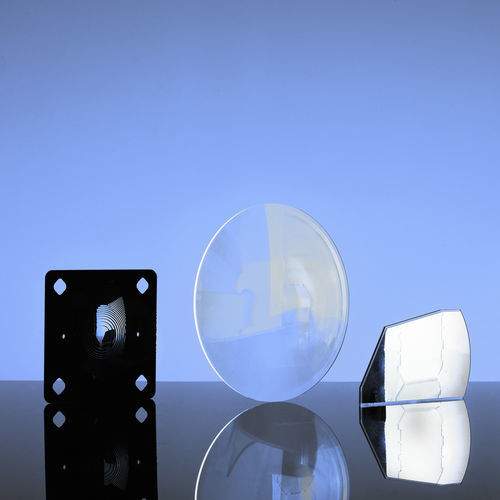

Линза Френеля SC series

из пластикаасферическаявидимого диапазона

Наиболее известной оптикой с микроструктурой является линза Френеля. Это специальная оптическая линза. По сравнению с обычной линзой, поверхность линзы Френеля разделена на ряд концентрических канавок. Линзы Френеля могут быть выполнены в виде коллиматора, коллектора или с конечными сопряжениями. Обычно они корректируются с учетом сферической аберрации. Мы предлагаем различные стандартные конструкции, а также индивидуальные разработки для наших заказчиков. Использование пластиковых микроструктурированных оптических компонентов дает множество преимуществ по сравнению с обычными оптическими изделиями: -значительное уменьшение массы, толщины и объема; -простота изготовления особо светосильных (быстродействующих) элементов и оптических компонентов большой площади; -практически неограниченная гибкость оптического дизайна; -экономически эффективное изготовление деталей практически любой формы и размеров. ___________________________________________________________________________ Все размеры в мм. Фокусные расстояния указаны для 546 нм в ПММА (максимальный допуск ± 5%). В качестве стандартного материала используется ПММА (показатель преломления = 1,49; относительная дисперсия = 58). Возможна поставка других материалов. Внешний размер может выходить за пределы прозрачной апертуры на 5-20 мм. По запросу могут быть выполнены другие размеры или специальная отделка. Стандартная толщина составляет 1,8 мм ± 0,3. Возможны другие толщины (≥0,8 мм) По запросу могут быть выполнены другие размеры или специальные обрезки. По запросу возможно изготовление специальных конструкций.
