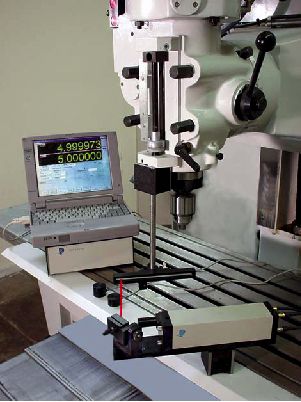

Координатная измерительная система LB-500

с лазеромЧПУ

ЛАЗЕР/БАЛЬБАР ЛАЗЕР/БАЛЬБАР OPTODYNE LB-500 Laser/Ballbar (патент заявлен) является дополнительным пакетом к линейной системе калибровки станков MCV-500 компании OPTODYNE. Комбинированная система может использоваться для калибровки станков с ЧПУ, КИМ (координатно-измерительных машин) и других прецизионных измерительных машин и ступеней и выполнять круговые испытания для сервонастройки и динамических испытаний. OPTODYNE's Laser/Ballbar обеспечивает быстрый и эффективный способ измерения точности контура станка по круговой траектории. Круглый тест показывает, как оси работают вместе для перемещения машины по круговой траектории. Отклонения от идеального круга вызваны такими ошибками, как люфт, сервосогласование, несовпадение шкалы, геометрия станка, периодические ошибки, проскальзывание рукояти и т.д. Затем генерируется полярный график, показывающий истинные контурные характеристики станков. Благодаря уникальным возможностям, высокой скорости передачи данных (до 1000 данных/сек), высокому разрешению (0,005 мкм - 0,0000005") и малому радиусу (до 0,05"), можно также определять динамические ошибки при высокой скорости подачи станка. Программное обеспечение WindowsTM, работающее на любом совместимом с IBM компьютере, удобно для пользователя и предназначено для сбора и анализа данных в соответствии с различными отраслевыми стандартами.
