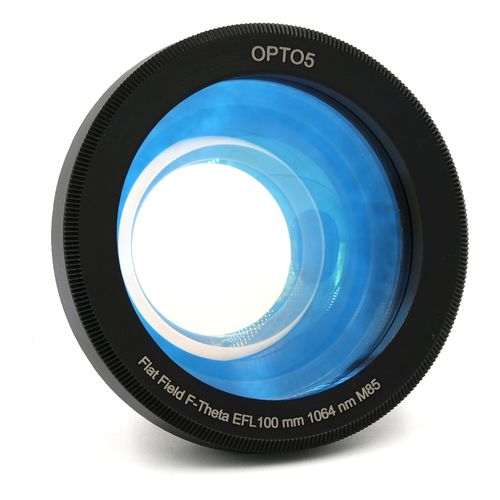

Система линз Линзы F-theta FF 100 1064 M85

для промышленности

Новая оптическая конструкция линз для лазерной гравировки Серия M85-M55 Mount Flat Field / Double Flange - Сканирующие линзы с улучшенной плоскостью поля и двойным фланцем Оптическая система естественным образом создает расстояние точки фокусировки от центра зоны фокусировки, которое пропорционально тангенсу угла падения луча по отношению к оптической оси объектива. Однако в условиях классической f-тета дисторсии расстояние между лазерными точками прямо пропорционально углу падения лазерного луча. Этот специфический тип дисторсии объектива необходим для лазерной гравировки из-за аналогового управления, применявшегося в ранних гальванометрических сканирующих головках. Оно обеспечивает линейную реакцию на входное напряжение, обеспечивая точное позиционирование. Цифровое управление сканирующей головкой - это уже отработанная технология, в которой для достижения высочайшей точности позиционирования лазера используются специальные таблицы коррекции. Коррекция идеальных искажений f-тета является лишь одним из аспектов общей погрешности и управляется совместно с построением таблицы сигналов положения лазерного пятна/привода сканирующей головки. В результате была разработана новая оптическая конструкция линз для лазерной гравировки. На этапе оптимизации мы исключили ограничение на f-тета-дисторсию и отдали приоритет другим оптическим параметрам, таким как: - - плоскостность зоны фокусировки - - равномерный размер лазерного пятна по всему полю гравировки - - компактность В дополнение к стандартной серии f-Theta компании OPTO5 мы предлагаем серию объективов Flat Field, которая имеет двойную систему резьбы (M55/M85), что позволяет устанавливать ее на сканирующие головки с резьбой M55 без использования переходников.
